УСТРОЙСТВА ЗАЩИТЫ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ

Ном. ток двигателя:
от 5-50 А
Внешние трансф. тока:
в комплекте
Индикация:
Светодиоды
К-во защит:
7
Исполнение:
Дин-рейка
Габаритные размеры:
четыре модуля типа S
Масса, кг:
не более 0,200
Ном. ток двигателя:
от 10-100 А
Внешние трансф. тока:
в комплекте
Индикация:
Светодиоды
К-во защит:
7
Исполнение:
Дин-рейка
Габаритные размеры:
четыре модуля типа S
Масса, кг:
не более 0,200
Ном. ток двигателя:
от 63-630 А
Внешние трансф. тока:
в комплекте
Индикация:
Светодиоды
К-во защит:
7
Исполнение:
Дин-рейка
Габаритные размеры:
четыре модуля типа S
Масса, кг:
не более 0,200
Ном. ток двигателя:
от 5-630 А
Встроенные трансформаторы тока:
Да
Подключение внешних трансф. тока:
Да
Режим-звезда/треугольник:
Да
Тепловая защита:
Да
К-во защит:
10
Протокол:
Modbus RTU
Программа ПК:
Да
Счетчик мото часов:
Да
Исполнение:
Дин-рейка
Габаритные размеры:
девять модулей типа S
Масса, кг:
не более 0,5
Тип двигателя:
Лифтовой (двухобмоточный)
Ном. ток двигателя:
от 5-630 А
Встроенные трансформаторы тока:
Да
Подключение внешних трансф. тока:
Да
Режим-звезда/треугольник:
Да
Тепловая защита:
Да
К-во защит:
10
Протокол:
Modbus RTU
Программа ПК:
Да
Счетчик мото часов:
Да
Исполнение:
Дин-рейка
Габаритные размеры:
девять модулей типа S
Масса, кг:
не более 0,5
Ном. ток двигателя:
от 5-630 А
Встроенные трансформаторы тока:
Нет
Подключение внешних трансф. тока:
Да
Индикация:
ЖК дисплей
Режим-звезда/треугольник:
Да
Тепловая защита:
Да
К-во защит:
10
Протокол:
Modbus RTU
Программа ПК:
Да
Счетчик электроэнергии:
Да
Счетчик мото часов:
Да
Исполнение:
Щитовое
Габаритные размеры H*B*L, мм:
91*157*58
Масса, не более, кг:
0,34
Ном. ток двигателя:
от 5-630 А
Встроенные трансформаторы тока:
Нет
Подключение внешних трансф. тока:
Да
Индикация:
ЖК дисплей
Режим-звезда/треугольник:
Да
К-во защит:
10
Протокол:
Modbus RTU
Программа ПК:
Да
Счетчик электроэнергии:
Да
Счетчик мото часов:
Да
Исполнение:
Дин-рейка
Габаритные размеры H*B*L, мм:
91*157*58
Масса, не более, кг:
0,34
Тип двигателя:
Станок-качалка
К-во защит :
12
Протокол связи:
Modbus RTU
Счетчик электроэнергии:
Да
Контроль состояния:
Да
Работа с пускателями:
Да
Тип двигателя:
Однофазный
Макс. мощность:
5,5 кВт
Тип двигателя:
Однофазный
Работа с конденсаторами:
Да
Номинальный ток двигателя, А:
не более 25
Индикация:
Светодиоды, дисплей
Исполнение:
Навесное
Габаритные размеры, мм:
252 х 249 х 140
Масса, кг:
не более 2,6
Популярные товары
Wi-Fi астрономический таймер EM-130
Wi-Fi таймер с астрономическим и недельным режимом. Управление удаленно со смартфона.
4374 руб.
В корзину
Трехфазное реле напряжения и контроля фаз РНПП-311М
РНПП-311М предназначено для защиты трехфазных потребителей от -выхода действующего значения напряжения за пределы допустимых порогов; нарушения последовательности и слипание фаз; нарушения полнофазности и симметричности сетевого напряжения.
2489 руб.
В корзину
Реле напряжения, перекоса и последовательности фаз РНПП-313
РНПП-311.1 предназначено для отключения нагрузки 400 В 50 Гц при: недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;
1777 руб.
В корзину
Подробнее о нашей продукции

Виды и способы защиты асинхронных двигателей

Любое электротехническое оборудование подвержено риску поломки в результате сбоев в энергосистеме. На сегодняшний день самым распространенным типом двигателя является асинхронный. Это надежный и неприхотливый в обслуживании бюджетный агрегат, который широко используется в промышленных и бытовых сферах. Единственным недостатком этого типа двигателей является необходимость постоянного контроля его работы.

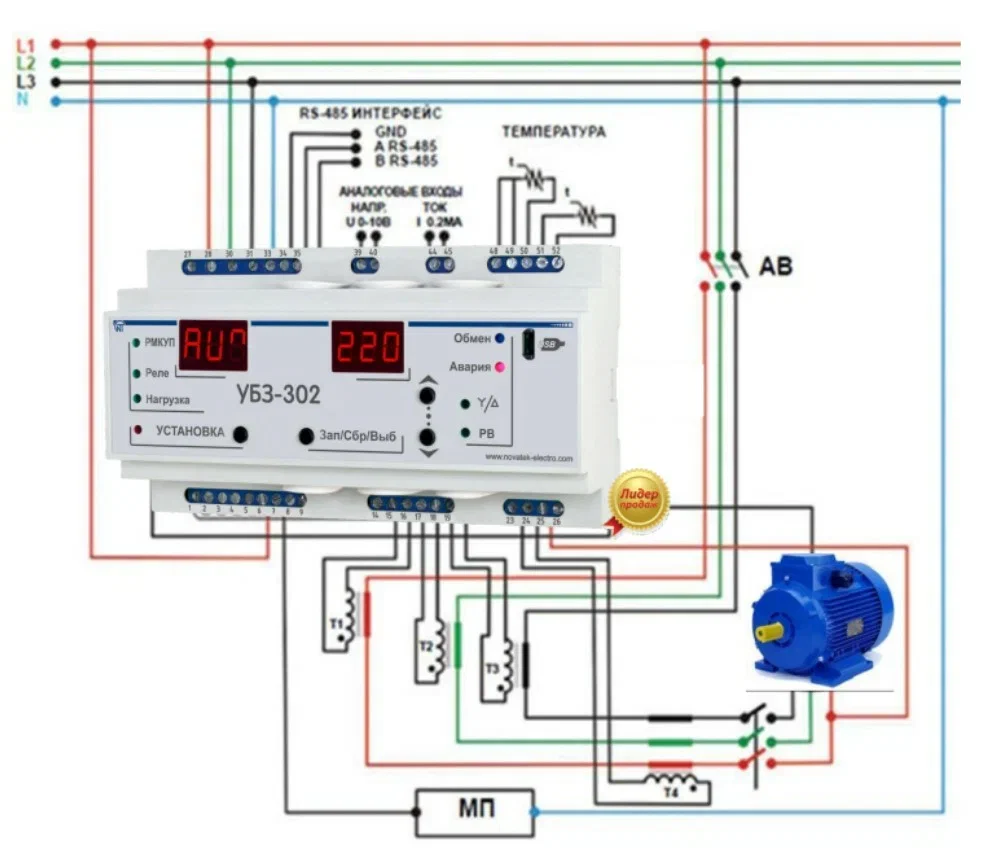

Универсальный блок предназначен для защиты трехфазных электронных двигателей путем индикации заданных параметров через измерительные контроллеры. Данное устройство обеспечивает дистанционный запуск или остановку двигателя. Блок УБЗ гарантирует эффективную защиту электрооборудования посредством отключения и последующего автоматического включения либо блокировки повторного запуска.

В каких случаях асинхронному двигателю необходима защита?

Устройство защиты электродвигателя необходимо в следующих случаях:

  • Проблемы с сетевым напряжением: обрывы, резкие скачки, перекосы и провалы фаз.
  • Перегрузки двигателя.
  • Слипание фаз в результате нарушения изоляции внутри электродвигателя и подводящего кабеля.
  • Отсутствие нагрузки на валу двигателя. Тепловые реле для защиты электродвигателей сводят к минимуму риск возникновения так называемого «сухого хода».
  • Перекос фаз.
  • Сбой в системе охлаждения электродвигателя.
  • Другие перегрузки, возникшие в результате короткого замыкания на фазе и некачественного крепления контакта.

Виды защиты

Для защиты электродвигателей от поломок разрабатываются различные средства защиты, в т.ч.:

  • Защита от коротких замыканий. Реле защиты электродвигателя срабатывает в тот момент, когда в главной силовой цепи возникает междуфазное короткое замыкание, которое приводит к ее масштабным разрушениям.
  • Защита от перегрузки. Самый известный вид защиты электродвигателей, возникающий в процессе эксплуатации электротехнического оборудования. Универсальный блок защиты УБЗ защищает электродвигатель от перегрева, возникшего в результате чрезмерной тепловой нагрузки, аномальных скачков напряжения.
  • Защита от минимального напряжения. Этот вид защиты предусматривает отключение малоответственных электродвигателей от сети.
  • Защита от исчезновения напряжения. Блок защиты УБЗ отключает электродвигатель в случае снижения уровня напряжения.

Способы защиты асинхронных электродвигателей

В отдельных случаях для защиты асинхронных электродвигателей используют плавкие одноразовые предохранители, которые приходится менять после сгорания. Плавкие предохранители срабатывают при коротких замыканиях и перегрузках. Для многократного применения используют реле и магнитные пускатели. Если защита срабатывает слишком часто, скорее всего, эксплуатационные характеристики электродвигателя не соответствуют его назначению. Случайные срабатывания можно легко устранить, соответствующим образом отрегулировав компоненты защиты.

Как выбрать защиту для асинхронных электродвигателей?

Выбирая универсальный блок защиты двигателя, обратите внимание на следующие параметры:

  • Потребляемая мощность.
  • Температурный режим работы.
  • Номинальное рабочее напряжение.
  • Измерительные датчики и их функциональные возможности.
  • Измеряемые значения.
  • Допустимая влажность.
  • Габариты.

Цена УБЗ зависит от технических характеристик прибора, диапазона настроек и материала. Новейшим устройством для защиты электродвигателей является УБЗ компании «Новатек-Электро». Популярность этих многофункциональных устройств обусловлена их отличными эксплуатационными характеристиками и широким спектром применения.
