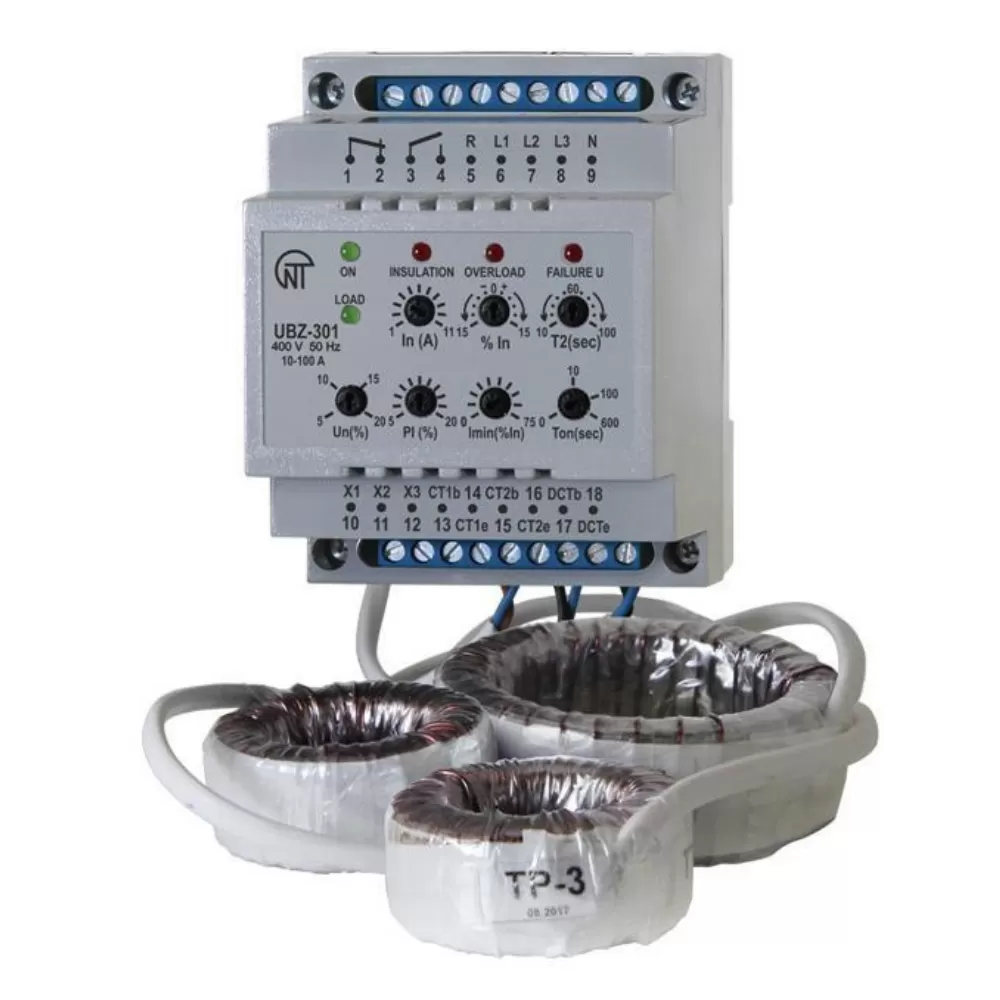

Универсальный блок защиты УБЗ-301 10-100А

Артикул: УБЗ-301 10-100А
цена:
7 287 руб.
Есть в наличии
-
+
В корзину
Купить в 1 клик
Характеристики:
Ном. ток двигателя:
от 10-100 А
Внешние трансф. тока:
в комплекте
Индикация:
Светодиоды
Кол-во защит:
7
Исполнение:
Дин-рейка
Габаритные размеры:
четыре модуля типа S
Масса, не более:
0,2 кг
Гарантия:
10 лет

Физические лица

Оплата
МИР Visa, Mastercard
Доставка
Самовывоз со склада Транспортная компания СДЭК Почта России

Юридические лица

Оплата
Банковский перевод - оплата по счету
Доставка
Самовывоз со склада Всеми основными перевозчиками
Краткое описание

Универсальный блок защиты электродвигателей УБЗ-301 предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Варианты модификаций:

1) УБЗ-301 10-100А - (внутренний диаметр дифференциального трансформатора тока 45 мм (в комплекте) - стандартная модификация

2) УБЗ-301 10-100А - (внутренний диаметр дифференциального трансформатора тока 100 мм (в комплекте) - по запросу

3) УБЗ-301 10-100А - (внутренний диаметр дифференциального трансформатора тока 120 мм (в комплекте) - по запросу

Выпускаются три модификации прибора по номиналам тока:

  • УБЗ-301 5-50A;
  • УБЗ-301 10-100A;
  • УБЗ-301 63-630A.

Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:

  • некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
  • механических перегрузках (симметричный перегруз по фазным/линейным токам) — защита от перегруза с зависимой выдержкой времени;
  • несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя — защита от перекосов фазных токов с последующим запретом АПВ;
  • асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
  • исчезновении момента на валу ЭД («сухой ход» — для насосов) — защита по минимальному пусковому и/или рабочему току;
  • при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции;
  • замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:

  • простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
  • установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
  • срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рис. 2. Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени;
  • возможность сдвигать токо-временную характеристику как по оси токов (пот. № 1,2), так и по оси времени (пот. № 3 — время срабатывания при 2-х кратном перегрузе);
  • выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно;
  • индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
  • через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).



Больше информации
Видео

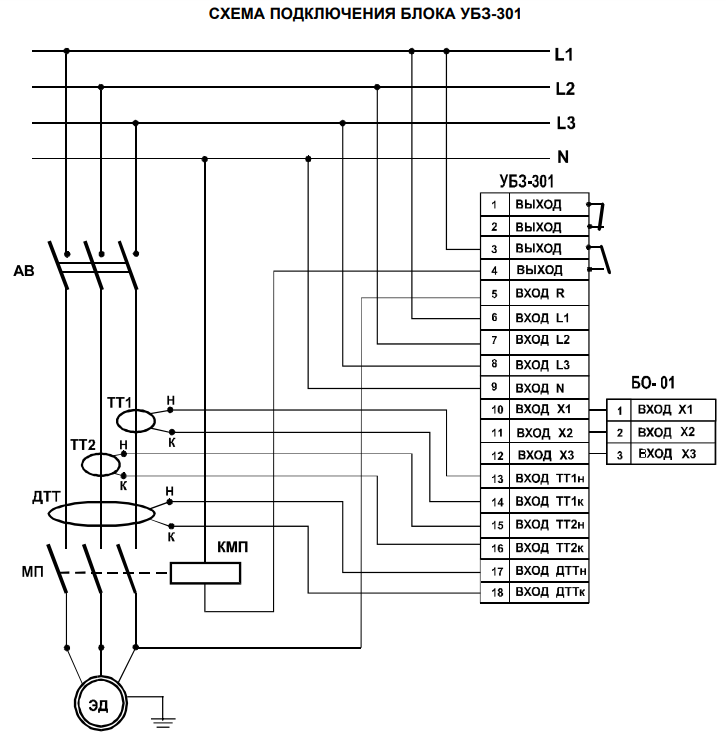

Типовые схемы подключения
