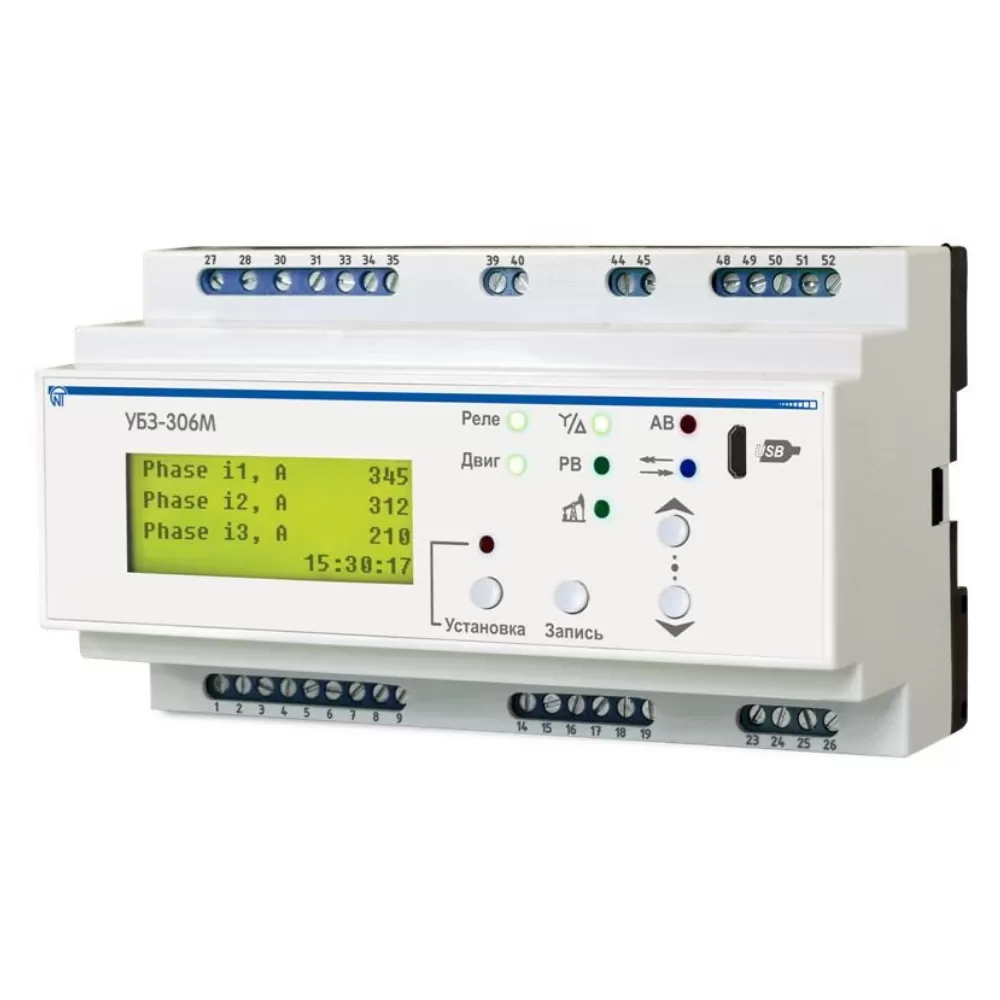

Универсальный блок защиты электродвигателя станка-качалки УБЗ-306М

Наименование

Значение

Назначение изделия

Аппаратура управления и распределения. Управление защитой асинхронных электродвигателей

Установка (монтаж) изделия

DIN-рейка 35 мм

Степень защиты изделия

IP20

Климатическое исполнение

УХЛ 3.1

Степень загрязнения

II

Категория перенапряжения

II

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Класс защиты от поражения электрическим током

II

Сечение проводов для подключения к клеммам, мм2

0,5 – 2

Момент затяжки винтов клемм, Н*м

0,4

Номинальное переменное трехфазное напряжение питания

380/400 В

Частота сети, Гц

48 – 62

Номинальный ток ТТ, A

5

Гистерезис по напряжению (фазное/линейное), В

10/17

Гистерезис по теплу, в процентах от накопленного тепла при отключении

33

Точность определения порога срабатывания по току, в процентах от номинального, не более

2

Точность определения порогов по напряжению, В, не хуже

3

Точность определения перекоса фаз по напряжению, В, не хуже

3

Напряжение, при котором сохраняется работоспособность:

–    фазное, при питании от одной фазы и подключенном нулевом проводе, В, не менее

180

–    линейное, при питании от трех фаз, В, не более

450

Аналоговые входы:

–    вход для подключения датчика температуры (типы Pt100, Ni100, Ni120), шт.

1

–    вход для подключения датчика температуры типа PTC-1000, шт.

1

–    вход для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный), шт.

3

–    вход     для     подключения     дифференциального     токового     трансформатора

(трансформатора нулевой последовательности), шт.

1

–    вход измерения тока 0-20 мА, шт.

1

–    вход измерения напряжения 0 – 10 В, шт.

1

Основные выходы:

–        реле нагрузки – две группы перекидных контактов для управления пускателем электродвигателя – 8 А 250 В при cos φ=1;

–        функциональное реле – одна группа перекидных контактов – 16 А 250 В при cos φ=1 (назначение реле задается пользователем).

Разрешение по температуре температурных датчиков, °С

1

Потребляемая мощность (под нагрузкой), Вт, не более

5

Масса, кг, не более

0,34

Габаритные размеры - девять модулей типа S (рис.1), H*B*L, мм

91*157*58

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
