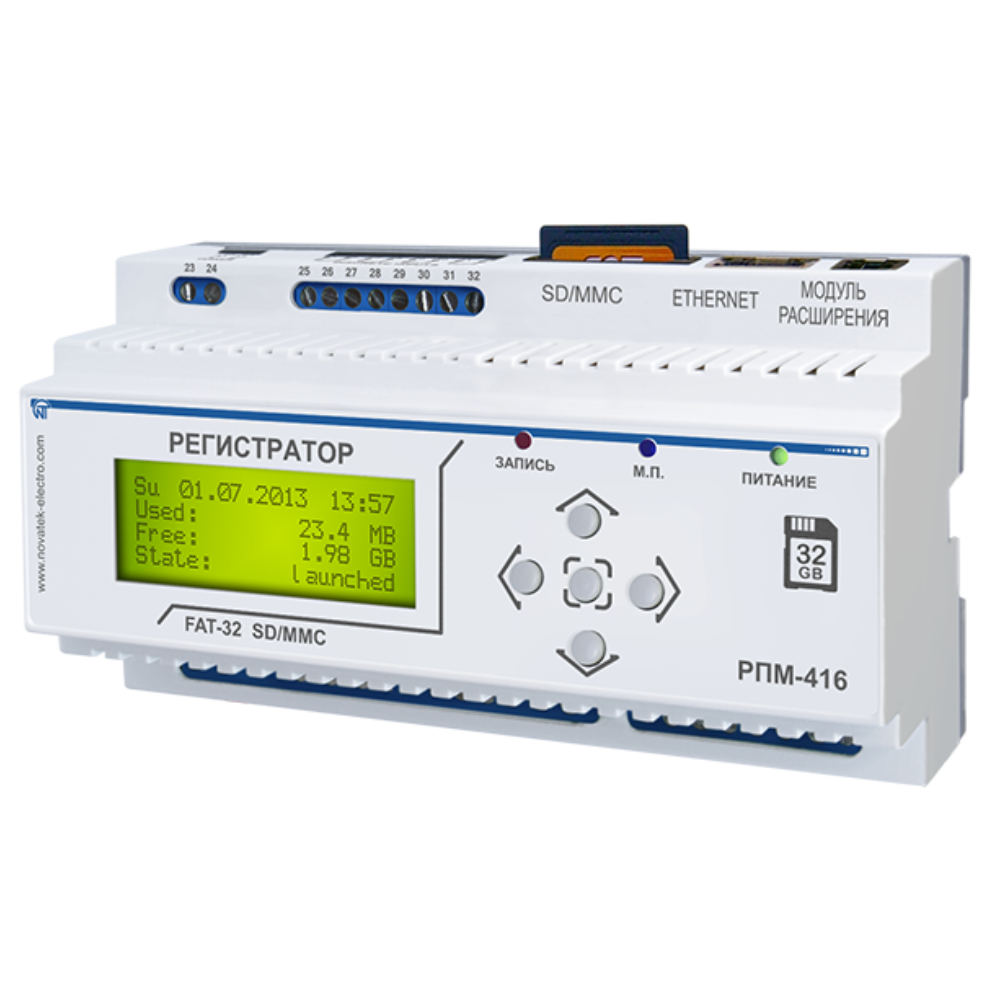

Анализатор электросети (регистратор) РПМ-416

Программное обеспечение:

Прошивки для регистратора:  RU-V26-NT-Cloud

Инструкция по обновлению прошивки  скачать

RPM-416 Data Analysis - скачать программу (v-2.3)

РПМ-416 — многоканальный анализатор электросети и регистратор электрических параметров. Прибор предназначен для измерения значений электрических параметров, отображения результатов на встроенном дисплее и архивирования данных для последующего анализа.

РПМ-416 позволяет регистрировать параметры напряжения, тока, частоты, мощности, коэффициента мощности, гармонических искажений, энергии, температуры и других входных сигналов в зависимости от конфигурации устройства.

Данные сохраняются на карту памяти SD/MMC, а для удаленного мониторинга и настройки предусмотрено подключение к сети Ethernet. РПМ-416 поддерживает Modbus TCP, Web-интерфейс и FTP.

Для чего нужен РПМ-416

РПМ-416 предназначен для длительной регистрации параметров электрической сети и оборудования. В отличие от обычного измерения, при котором фиксируется значение параметра в конкретный момент, регистратор позволяет сохранять историю измерений и анализировать изменение параметров во времени.

Полученные данные можно использовать для:

• контроля параметров электросети;

• анализа режимов работы оборудования;

• регистрации изменений напряжения и тока;

• контроля мощности и энергопотребления;

• исследования нестабильных режимов;

• диагностики работы электрического оборудования;

• проведения обследований и энергоаудита электросетей;

• последующего анализа зарегистрированных данных на компьютере.

Архив измерений переносится на ПК и обрабатывается с помощью программы RPM-416 Data Analysis.

Какие параметры регистрирует РПМ-416

РПМ-416 имеет 18 каналов, при этом в памяти регистратора может сохраняться до 20 параметров. Состав доступных параметров зависит от подключенных входов.

Регистратор позволяет работать со следующими типами сигналов и параметров:

Напряжение

Для каналов напряжения доступны, в зависимости от конфигурации:

• действующее значение напряжения;

• частота;

• коэффициент гармонических искажений;

• положительное и отрицательное пиковые значения;

• мгновенное значение напряжения.

Также предусмотрено измерение линейных напряжений и составляющих симметричных последовательностей.

Ток

Для токовых каналов регистрируются:

• действующее значение тока;

• частота;

• коэффициент гармонических искажений;

• положительное и отрицательное пиковые значения;

• мгновенное значение тока.

Токовые входы работают с измерительными трансформаторами тока.

Мощность и энергия

РПМ-416 имеет три канала расчета мощности. Для них доступны:

• активная мощность;

• реактивная мощность;

• полная мощность;

• коэффициент мощности cos φ;

• счетчик активной энергии;

• счетчик реактивной энергии.

Таким образом, прибор может использоваться не только для регистрации напряжения и тока, но и для контроля основных энергетических параметров электрической сети.

Дополнительные входы

• температурные входы;

• аналоговый вход 0–10 В;

• аналоговый вход 0–20 мА;

• дискретные входы;

• измерение частоты импульсов;

• счетчик импульсов.

Регистрация параметров электросети

РПМ-416 сохраняет измеренные данные на сменную карту памяти SD/ММC.

Период записи на карту памяти устанавливается в диапазоне от 0,001 до 3600 секунд. Поддерживаются карты памяти SD и SDHC Class 4, 6 и 10 емкостью до 32 ГБ.

В записываемые данные входят измеренные и расчетные параметры, дата и время. Встроенные часы реального времени обеспечивают привязку результатов измерений ко времени.

Архив можно перенести на компьютер для последующего анализа.

Запись данных по событию

РПМ-416 поддерживает два режима регистрации данных:

• обычную потоковую запись;

• запись данных по событию.

При записи по событию пользователь задает контролируемый параметр и условия, при которых должна начаться регистрация. Это позволяет использовать прибор для фиксации изменений электрических параметров при возникновении заданного события.

Такой режим удобен для исследования нестабильных режимов электросети и поиска причин сбоев оборудования, когда важно сохранить не только само значение параметра, но и данные, относящиеся к моменту возникновения события.

Анализ данных на компьютере

Для работы с архивом используется специализированное программное обеспечение RPM-416 Data Analysis.

Программа позволяет:

• просматривать записанные данные;

• анализировать измерения в числовом виде;

• отображать параметры в виде графиков;

• сопоставлять различные параметры между собой;

• анализировать изменение параметров во времени;

• выводить результаты анализа на печать.

Таким образом, РПМ-416 можно использовать не только как измеритель, но и как регистратор электрических параметров с последующим компьютерным анализом. На странице производителя программа RPM-416 Data Analysis доступна для скачивания.

Ethernet, Modbus TCP и удаленный мониторинг

РПМ-416 оснащен сетевым интерфейсом Ethernet 10Base-T/100Base-T.

При подключении к сети можно одновременно:

• сохранять данные на карту памяти;

• передавать данные на компьютер;

• конфигурировать регистратор;

• контролировать состояние устройства удаленно.

РПМ-416 поддерживает протокол Modbus TCP, а также имеет встроенные Web-интерфейс и FTP.

Web-интерфейс позволяет выполнять настройку регистратора через браузер компьютера без установки дополнительного программного обеспечения.

Благодаря сетевым возможностям РПМ-416 может использоваться в задачах удаленного мониторинга электрических параметров и сбора данных в системах автоматизации.

Где применяется РПМ-416

Мониторинг электросети

Регистратор позволяет контролировать параметры электрической сети в течение продолжительного времени и сохранять результаты измерений для последующего анализа.

Диагностика электрооборудования

Архивирование параметров помогает исследовать режимы работы оборудования и сопоставлять изменения электрических параметров с возникающими неисправностями.

Энергоаудит

РПМ-416 может применяться при обследовании систем электроснабжения предприятий для сбора и анализа данных о параметрах электрической сети и режиме работы оборудования.

Исследование электрических процессов

Высокая частота записи позволяет фиксировать изменения измеряемых параметров с малым периодом записи — вплоть до 0,001 с.

Удаленный мониторинг

При подключении к Ethernet прибор можно использовать для передачи данных и удаленной настройки, в том числе при установке в труднодоступном месте.

Основные преимущества РПМ-416

• 18 каналов для измерения и расчета параметров;

• запись до 20 параметров;

• период записи данных от 0,001 до 3600 с;

• сохранение архива на SD/ММC до 32 ГБ;

• запись данных по событию;

• измерение параметров напряжения и тока;

• контроль мощности, коэффициента мощности и энергии;

• измерение коэффициента гармонических искажений;

• температурные, аналоговые и дискретные входы;

• возможность расширения количества и типов входных сигналов;

• Ethernet 10Base-T/100Base-T;

• Modbus TCP;

• Web-интерфейс;

• FTP;

• программа RPM-416 Data Analysis для ПК;

• встроенные часы реального времени;

• гальваническая развязка входных сигналов;

• монтаж на DIN-рейку 35 мм;

• продолжительный режим работы;

• гарантия 10 лет.

РПМ-416 для анализа и регистрации параметров электросети

РПМ-416 подходит для задач, в которых необходимо не просто выполнить разовое измерение, а собрать архив электрических параметров и исследовать их изменение во времени.

Прибор может использоваться для контроля напряжения и тока, анализа мощности и энергопотребления, регистрации гармонических искажений, исследования электрических процессов и диагностики работы оборудования.

Подключение по Ethernet позволяет организовать удаленный доступ к регистратору, а Modbus TCP использовать данные РПМ-416 в автоматизированных системах мониторинга.

Регистрация и анализ потребляемой мощности, токов и напряжений, позволяет определить энергоэффективность работы оборудования, помогает разобраться в движении энергоресурсов, для дальнейшей оптимизации энергопотребления предприятия, принятия мер по улучшению работы оборудования.
