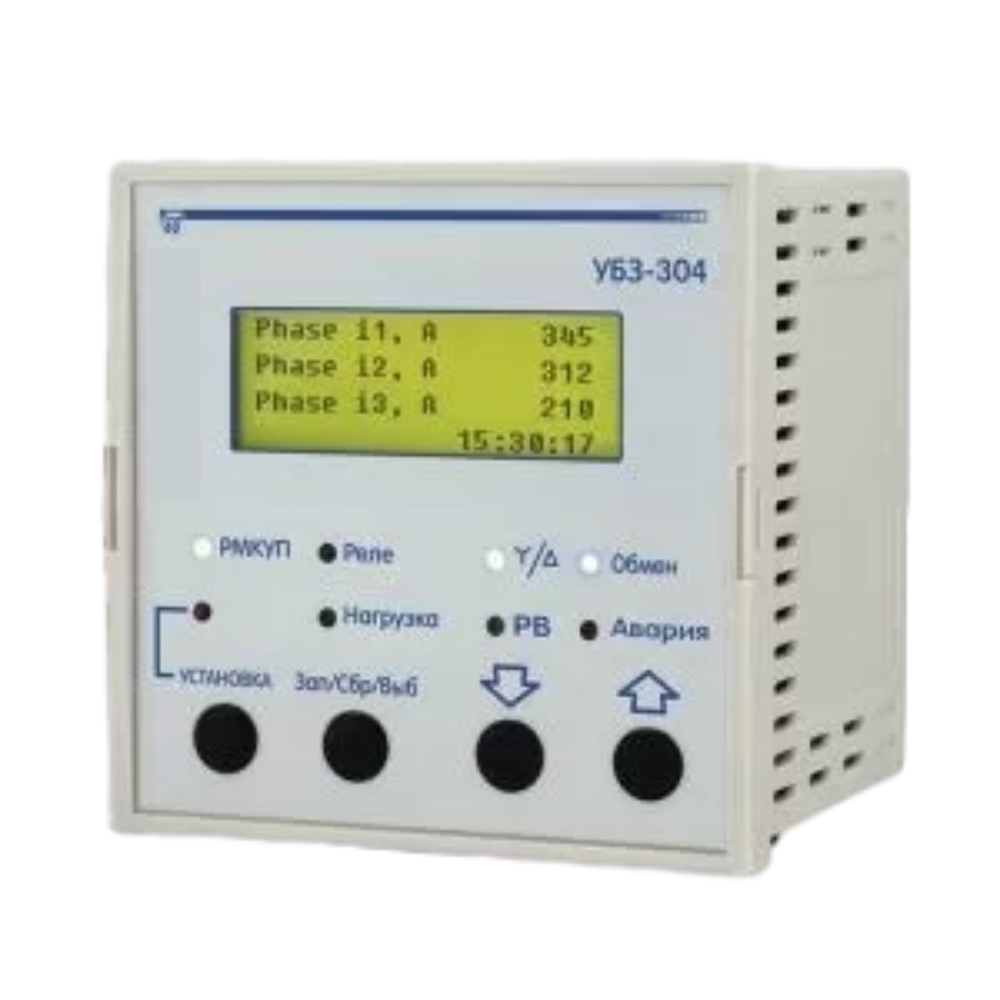

Универсальный блок защиты УБЗ-304

Наименование

Значение

Назначение изделия

Аппаратура управления и распределения. Управление защитой асинхронных электродвигателей

Тип конструкции (монтажа) изделия

Щитовое исполнение

Степень защиты лицевой панели

IP64

Степень защиты клеммника

IP10

Климатическое исполнение

УХЛ 3.1

Степень загрязнения

II

Категория перенапряжения

II

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Класс защиты от поражения электрическим током

II

Сечение проводов для подключения к клеммам, мм2

0,5-2

Момент затяжки винтов клемм, Н*м

0,4

Номинальное переменное трехфазное напряжение питания

380/400 В 50 Гц

Частота сети, Гц

48-62

Номинальный ток ТТ, A

5

Гистерезис по напряжению (фазное/линейное), В

10/17

Гистерезис по теплу, в процентах от накопленного тепла при отключении

33

Точность определения порога срабатывания по току, не более, в процентах от номинального

2

Точность определения порогов по напряжению, не хуже, В

3

Точность определения перекоса фаз по напряжению, не хуже, В

3

Напряжение, при котором сохраняется работоспособность:

–    фазное, при питании от одной фазы и подключенном нулевом проводе, не менее, В

180

–    линейное, при питании от трех фаз не более, В

450

Аналоговые входы:

–    вход для подключения датчика температуры (типы Pt100, Ni100, Ni120), шт.

1

–    вход для подключения датчика температуры типа PTC-1000, шт.

1

–        вход для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный), шт.

–        вход для подключения дифференциального токового трансформатора

3

(трансформатора нулевой последовательности), шт.

1

–    вход измерения тока 0-20 мА, шт.

1

–    вход измерения напряжения 0 – 10 В, шт.

1

Основные выходы:

–        реле нагрузки – две группы перекидных контактов для управления пускателем электродвигателя – 8 А 250 В при cos φ=1;

–        функциональное реле – одна группа перекидных контактов – 16 А 250 В при cos φ=1 (назначение реле задается пользователем).

Разрешение по температуре температурных датчиков, °С

1

Потребляемая мощность (под нагрузкой), не более, Вт

5,0

Масса, не более, кг

0,34

Габаритные размеры (рис.1), H*B*L, мм

110*96*88,3

Изделие сохраняет свою работоспособность при любом положении в пространстве

Материал корпуса – самозатухающий пластик

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
