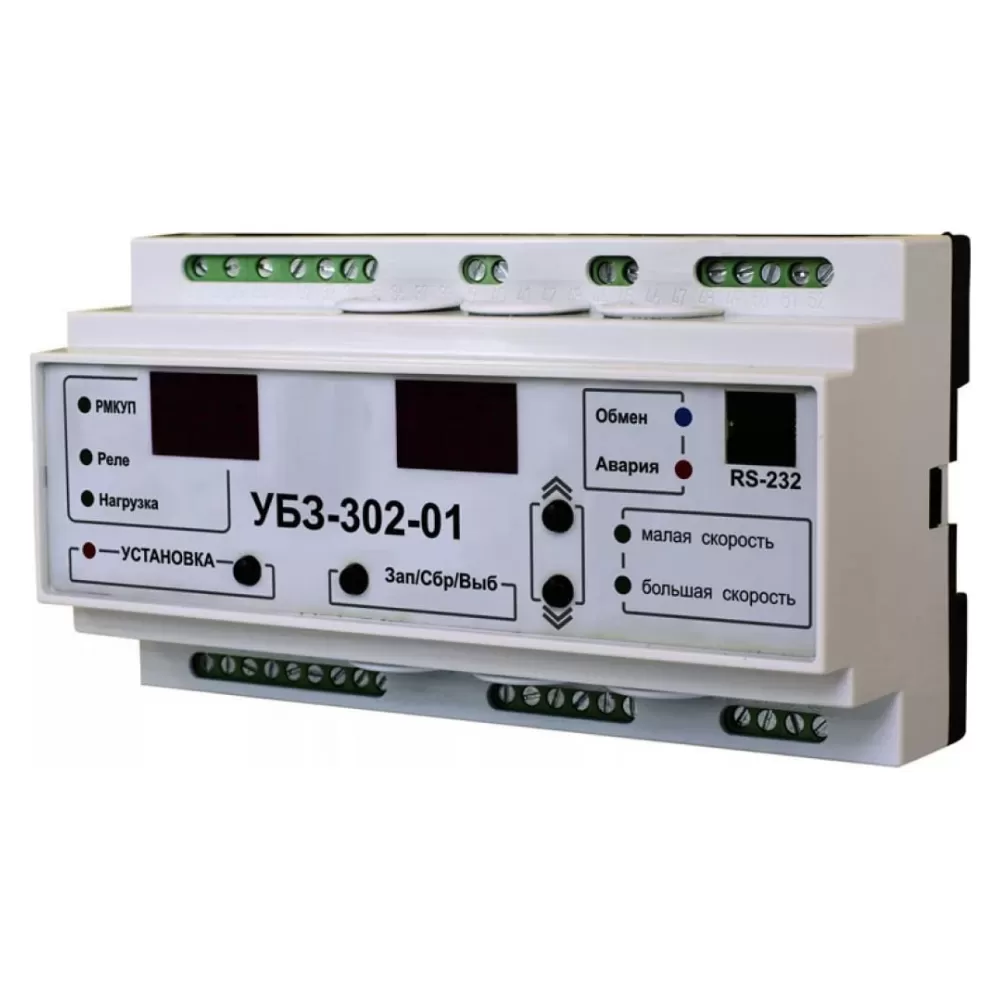

Универсальный блок защиты УБЗ-302-01
- Краткое описание
- Типовые схемы подключения
- Техническая документация
- Паспорт устройства УБЗ-302-01
-
Способы оплаты
Физические лица
Юридические лица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
Номинальное напряжение питания, трехфазное |
380 В 50 Гц |
|
Частота сети, Гц |
48 – 62 |
|
Диапазон номинальных токов, А |
5 – 50 |
|
Гистерезис по напряжению (фазное/линейное), В |
10/17 |
|
Гистерезис по теплу, в процентах от накопленного при отключении |
33 |
|
Точность определения порога срабатывания по току, не более, в процентах от номинального |
2 |
|
Точность определения порогов по напряжению, В, не хуже |
3 |
|
Точность определения перекоса фаз по напряжению, В, не хуже |
3 |
|
Разрешение по температуре температурных датчиков, °С |
1 |
|
Напряжение, при котором сохраняется работоспособность: - фазное, при питании от одной фазы и подключенном нулевом проводе, В, не менее - линейное, при питании от трех фаз, В, не более |
180 450 |
|
Цифровой вход для подключения сигнала перехода на большую скорость (сухой контакт) Аналоговый вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности). Три аналоговых входа для подключения внешних ТТ. Два аналоговых входа для подключения датчиков температуры (типы Pt100, Ni100, Ni120) |
|
|
Основные выходы: - реле нагрузки - две группы перекидных контактов (5А 250В cos φ=1), для управления пускателем электродвигателя; - функциональное реле - одна группа перекидных контактов - 16 А, 250 В при cos φ=1 |
|
|
Потребляемая мощность (под нагрузкой), Вт, не более |
5,0 |
|
Степень защиты: - устройства - клеммника |
IP40 IP20 |
|
Климатическое исполнение |
УХЛ 3.1 |
|
Диапазон рабочих температур, °С |
от -35 до +55 |
|
Допустимая степень загрязнения |
II |
|
Категория перенапряжения |
III |
|
Номинальное напряжение изоляции, В |
500 |
|
Номинальное импульсное выдерживаемое напряжение, кВ |
4 |
|
Сечение проводов для подключения к клеммам, мм2 |
0,5 – 2,0 |
|
Момент затяжки винтов клемм Н*м |
0,4 |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (рисунок 1.1) - девять модулей типа S Устройство сохраняет свою работоспособность при любом положении в пространстве |
|
|
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют |
|
