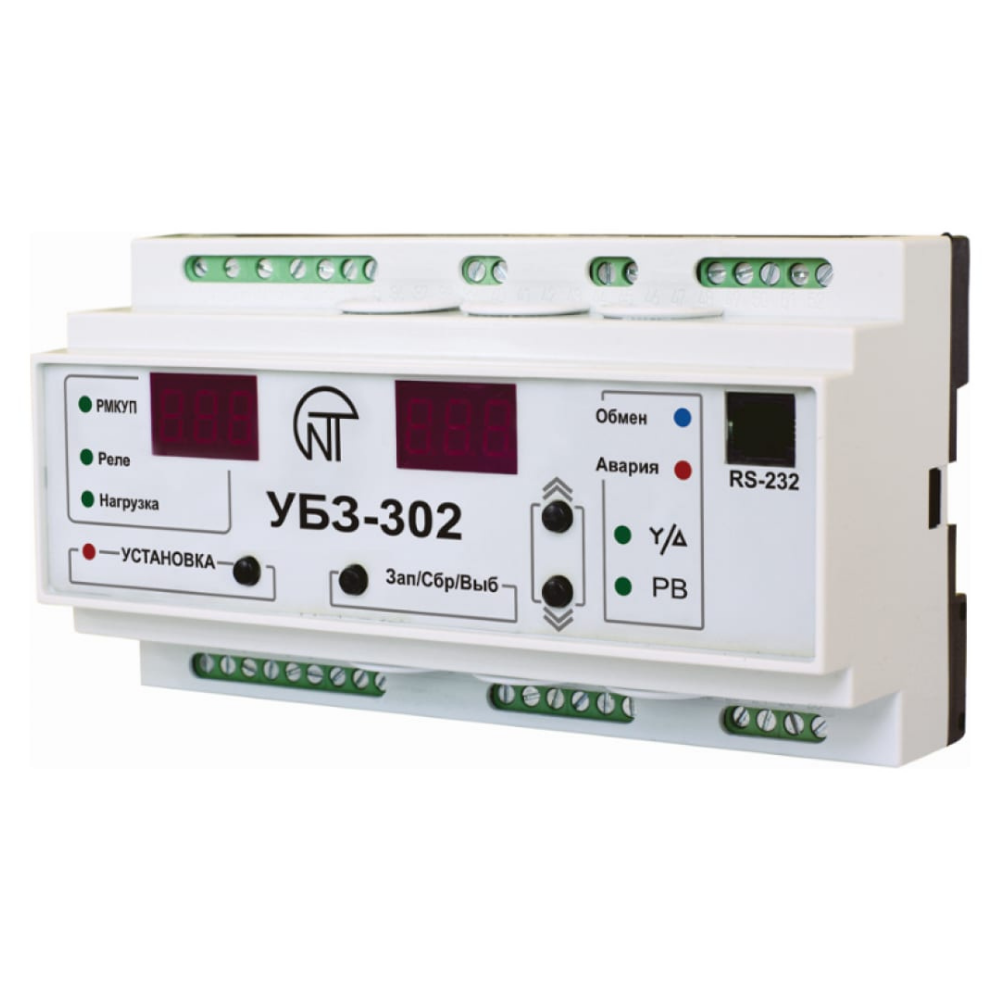

Универсальный блок защиты УБЗ-302

Наименование

Значение

Назначение изделия

Аппаратура управления и распределе- ния. Управление защитой асинхронных электродвигателей.

Тип конструкции (монтажа)

на стандартную DIN-рейку 35 мм

Степень защиты:      - корпуса

- лицевой панели

IP10 IP40

Климатическое исполнение

УХЛ 3.1

Диапазон рабочих температур

от минус 35 до +55

Температура хранения

от минус 50 до +60

Степень загрязнения

III

Категория перенапряжения

III

Номинальное напряжение изоляции

500

Номинальное импульсное выдерживаемое напря- жение

4

Сечение проводников, подключаемых к клеммам

0,5 - 2

Момент затяжки винтов клемм

0,4

Номинальное напряжение питания: трехфазное

400 В, 50 Гц

Частота сети, Гц

48-62

Диапазон номинальных токов (при работе от встроенных трансформаторов тока), А

5-63

Гистерезис по напряжению (фазное/линейное), В

10/17

Гистерезис по теплу, % от накопленного при отключении

33

Точность определения порога срабатывания по току, в процентах от номинального,

не более

2

Точность определения порогов по напряжению, В, не хуже

3

Точность определения перекоса фаз по напряжению, В, не хуже

3

Напряжение, при котором сохраняется работоспособность:

- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В

-линейное, при питании от трех фаз не более, В

180

450

Основные выходы

-  реле нагрузки - две группы перекидных контактов для управления пускателем электро- двигателя – 8 А, 250 В при cos φ=1;

-  функциональное реле - одна группа перекидных контактов - 16 А, 250 В при cos φ=1 (назначение реле задается пользователем)

Аналоговые входы:

-  два аналоговых входа для подключения датчиков температуры (типы Pt100, Ni100, Ni120)

-  аналоговый вход для подключения датчика с выходом 0 –10 В

-  аналоговый вход для подключения датчика с выходом 4 мА (0 мА) – 20 мА

-  три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)

-  вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)

Разрешение по температуре температурных датчиков, °С

1

Максимальный диаметр провода при использовании внутренних ТТ, мм

12

Потребляемая мощность (под нагрузкой), ВА, не более

5,0

Масса, кг, не более

0,5

Габаритные размеры (рисунок 1.1) - девять модулей типа S

Монтаж - на стандартную DIN-рейку 35 мм

Изделие сохраняет свою работоспособность при любом положении в пространстве

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют
