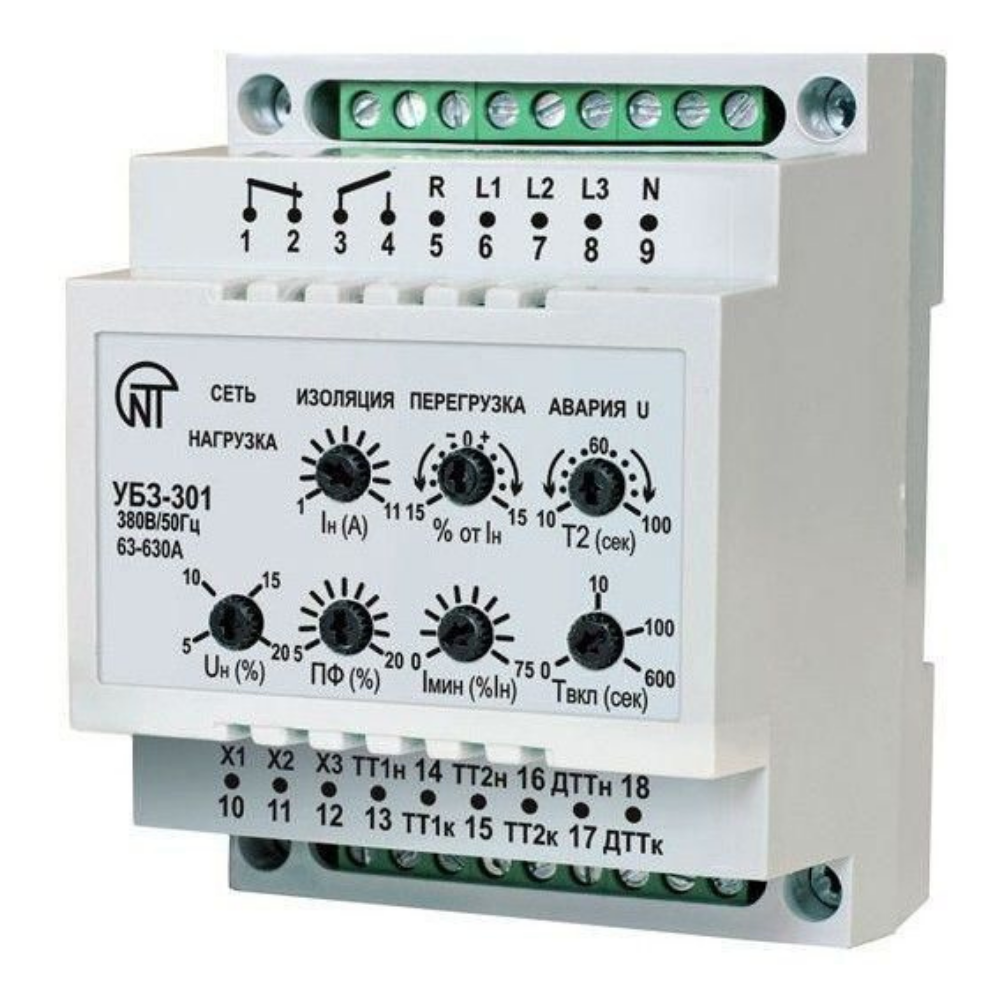

Универсальный блок защиты УБЗ-301 63-630А

1. Назначение и сфера применения

Многофункциональное устройство защиты УБЗ-301 63-630А предназначено для комплексного мониторинга рабочих параметров и обеспечения надежной защиты трехфазного электрооборудования. Устройство осуществляет непрерывный контроль:

• основных параметров питающей сети (380 В, 50 Гц)
• действующих значений токов в фазах и линейных проводниках
• состояния изоляционной системы оборудования

Первостепенное применение блок находит в защите асинхронных электродвигателей мощностью до 315 кВт, демонстрируя стабильную работу в сетях с изолированной нейтралью.

2. Конструктивные особенности и варианты исполнения

Устройство предлагается в трех модификациях по типу трансформаторов тока:

2.1. Стандартное исполнение:

• Трансформатор тока с внутренним проходным диаметром 45 мм
• Базовая комплектация

2.2. Специализированные исполнения (по требованию заказчика):

• ДТТ Трансформатор с увеличенным диаметром 100 мм
• ДТТ Трансформатор с максимальным диаметром 120 мм

3. Комплекс защитных функций

3.1. Защита от нештатных режимов питающей сети:

• Фазные обрывы
• Нарушение порядка чередования фаз
• Межфазные замыкания
• Значительные перекосы напряжений
• Критические колебания напряжения

3.2. Защита от механических перегрузок:

• Симметричное превышение токовых параметров
• Инверсная зависимость времени срабатывания от величины перегрузки

3.3. Защита от несимметричных режимов:

• Токовая асимметрия, вызванная внутренними повреждениями

3.4. Контроль токовой несимметрии:

• Мониторинг состояния изоляции обмоток
• Диагностика целостности силовых кабелей

3.5. Защита от работы без нагрузки:

• Контроль момента на валовом устройстве
• Мониторинг пусковых и рабочих токов

3.6. Контроль изоляционных характеристик:

• Предпусковая диагностика уровня изоляции
• Предотвращение включения при несоответствии нормативам

3.7. Защита от замыканий на корпус:

• Детектирование токов утечки
• Защита статорных обмоток в рабочем режиме

4. Функциональные возможности

4.1. Настройка защитных характеристик:

• Точная установка номинального тока
• Корректировка параметров для нестандартных режимов
• Учет допустимых перегрузочных характеристик

4.2. Интеллектуальная термическая защита:

• Адаптивная время-токовая характеристика
• Динамический тепловой расчет
• Накопительный учет термической истории
• Компенсация термических воздействий при пусках
• Ограничение пусковых операций

4.3. Корректировка защитных характеристик:

• Регулировка токовых параметров срабатывания
• Настройка временных параметров для двукратной перегрузки
• Установка предельных значений напряжений

4.4. Визуализация рабочих параметров:

• Контроль параметров питающей сети
• Индикация состояния подключенной нагрузки

5. Принцип действия и подключение

Защитные функции реализуются через управление силовой цепью магнитного пускателя (контактора). Устройство обеспечивает непрерывный мониторинг сетевых параметров и характеристик нагрузки, выполняя мгновенное отключение при обнаружении критических отклонений.

6. Преимущества эксплуатации

• Всесторонняя защита от основных аварийных ситуаций
• Гибкость адаптации под конкретные условия эксплуатации
• Стабильная работа в различных сетевых конфигурациях

УБЗ-301 63-630А гарантирует максимальную сохранность электрооборудования, существенно повышая эксплуатационную надежность и продлевая срок службы защищаемых устройств.
