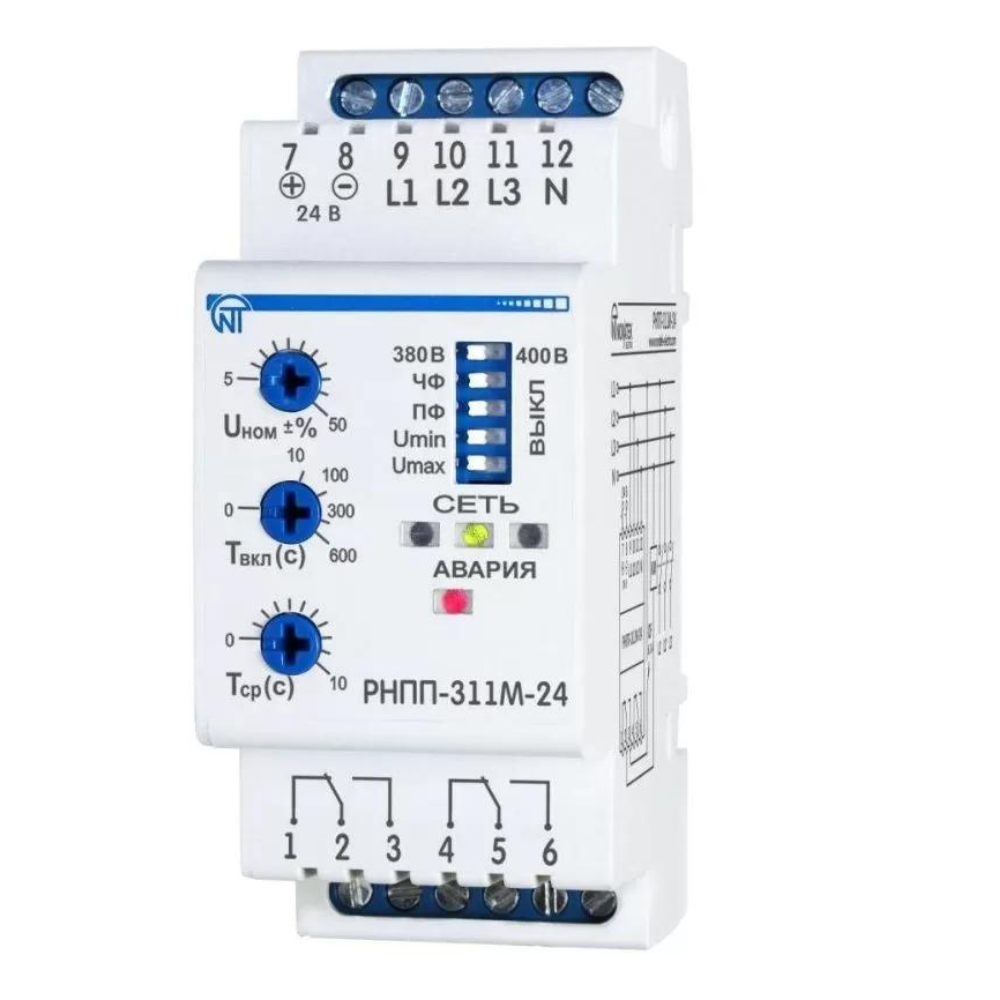

Трехфазное реле напряжения и контроля фаз РНПП-311М-24

Артикул: РНПП-311М-24
цена:
2 750 руб.
Есть в наличии
-
+
В корзину
Купить в 1 клик
Характеристики:
Индикация:
светодиоды
Контроль обрыва фаз:
Да
Контроль чередования фаз:
Да
Контроль асимметрии фаз:
Да
Ток коммутации реле:
Отключение защит:
Да
Сечение подключаемого кабеля:
0,5-1,5 мм²
Точность определения порога срабатывания по напряжению:
3 В
Габаритные размеры, HхBхL:
90,2х64,5х36
Масса, не более:
0,1 кг
Гарантия:
10 лет

Физические лица

Оплата
МИР Visa, Mastercard
Доставка
Самовывоз со склада Транспортная компания СДЭК Почта России

Юридические лица

Оплата
Банковский перевод - оплата по счету
Доставка
Самовывоз со склада Всеми основными перевозчиками
Краткое описание

Реле напряжения РНПП-311М-24 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

  • выход действующего значения напряжения за пределы допустимых порогов;
  • нарушения последовательности и слипание фаз;
  • нарушения полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

  • наличие напряжения в сети;
  • состояние нагрузки (включена или отключена);
  • вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

  • порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
  • задержку времени включения нагрузки после восстановления параметров сети;
  • время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:

  • последовательности и слипания фаз;
  • полнофазности и симметричности сетевого напряжения;
  • понижения напряжения;
  • повышения напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М-24 работать в различных режимах:

  • режим полного контроля напряжения сети;
  • режим контроля минимального/максимального напряжения;
  • режим контроля минимального напряжения;
  • режим контроля максимального напряжения;
  • режим контроля наличия фаз;
  • режим контроля неправильной последовательности и наличия слипания фаз;
  • режим контроля перекоса фаз.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Предусмотрена возможность подключения оперативного питания 24 В (под заказ).

Больше информации
Видео
Типовые схемы подключения
РНПП-311М-24 Типовые схемы подключения
