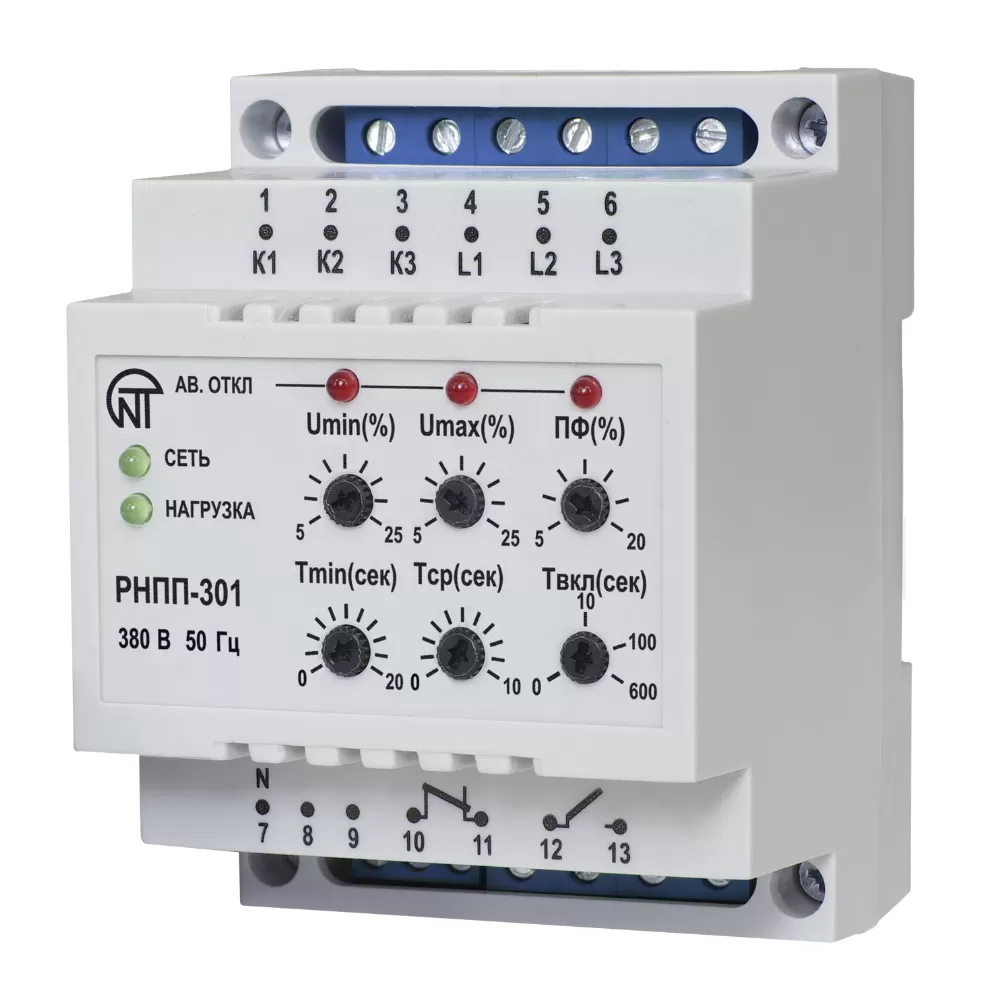

Трехфазное реле напряжения и контроля фаз РНПП-301

цена:
2610 руб.
Есть в наличие
-
+
В корзину
Характеристики:
Индикация:
светодиоды
Контроль обрыва фаз:
Да
Контроль чередования фаз:
Да
Контроль ассиметрии фаз:
Да
Отключение защит:
Нет
Максимальный ток:
Cos φ = 0,4 3 А Cos φ = 1,0 5 А
Раздельные регулировки защит:
Да
Точность определения порога срабатывания по напряжению:
не более, до 3В
Габариты:
четыре модуля типа S
Вес:
0,200кг
Краткое описание

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:





  • выход действующего значения напряжения за пределы допустимых порогов;



  • нарушение последовательности и слипание фаз;



  • нарушение полнофазности и симметричности сетевого напряжения.





Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.





Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).





Светодиоды на лицевой панели реле индицируют:





  • наличие напряжения в сети;



  • состояние нагрузки (включена или отключена);



  • вид возникшей аварии.





Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:





  • порог срабатывания по максимально допустимому значению напряжения;



  • порог срабатывания по минимально допустимому значению напряжения;



  • порог допустимого значения перекоса фаз;



  • время срабатывания реле при аварийном снижении напряжения;



  • время срабатывания реле при прочих видах аварии сети;



  • задержку времени включения нагрузки после восстановления параметров сети.





Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).





В настоящее время выпускается три модификации данного устройства.
