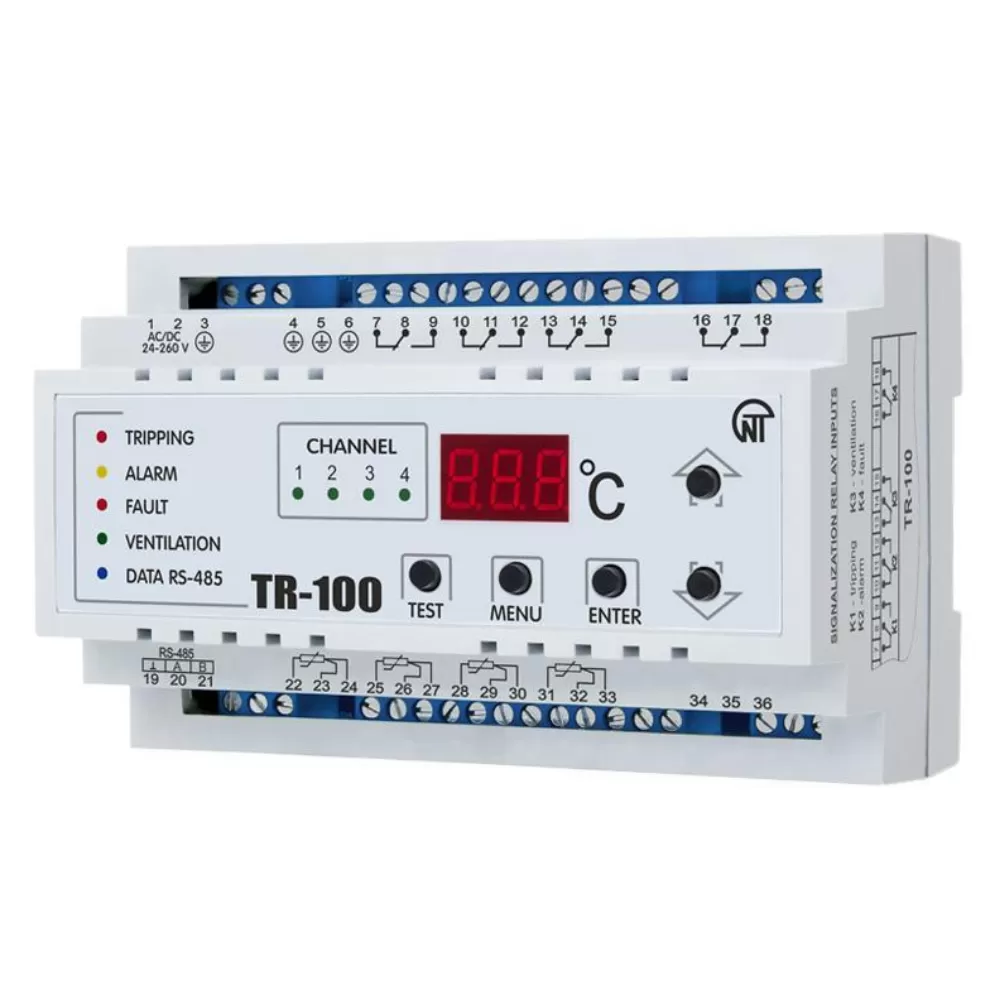

Цифровое температурное реле ТР-100

Напряжение питания, В

24 – 260 AC/DC

Рекомендованный предохранитель для защиты изделия, А

1 – 2

Тип датчиков, используемых для измерения температуры

РТ100, PT1000, KTY83, KTY84, PTC

Количество подключаемых датчиков, шт. ¹

1 – 4

Схема подключения датчиков

2 / 3 проводная

Длина провода датчика в зависимости от схемы включения, м

2- х проводная до 5

3- х проводная до 100

Количество выходных реле, шт.

4

Время хранения данных, лет, не менее

15

Погрешность измерения температуры, °С

± 3

Диапазон измеряемых температур, °С

от минус 40 до +240

Тест выходных реле

есть

Тест индикации

есть

RS-485 MODBUS RTU

есть

Время измерения, с ²

£ 2

Степень защиты:                     - корпуса

- клеммника

ІР30 ІР20

Климатическое исполнение

УХЛ 3.1

Потребляемая мощность (под нагрузкой), ВА, не более

4,0

Масса, кг, не более

0,370

Габаритные размеры, мм

90 х 139 х 63

Диапазон рабочих температур, °С

от минус 40 до +55

Температура хранения, °С

от минус 50 до +60

Допустимая степень загрязнения

II

Категория перенапряжения

II

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Сечение проводов для подключения к клеммам, мм²

0,5 – 2

Момент затяжки винтов клемм, Н*м

0,4

Коммутационный ресурс выходных контактов:

-  электрический ресурс 10 A 250 В AC, раз, не менее

-  электрический ресурс 3 А 24 В DC, раз, не менее

100 тыс.

100 тыс.

Монтаж на стандартную DIN-рейку 35мм

Положение в пространстве произвольное

¹ - датчики PTC могут включаться последовательно по (1, 3, 6 шт.);

² - при отключенных цифровых фильтрах.
