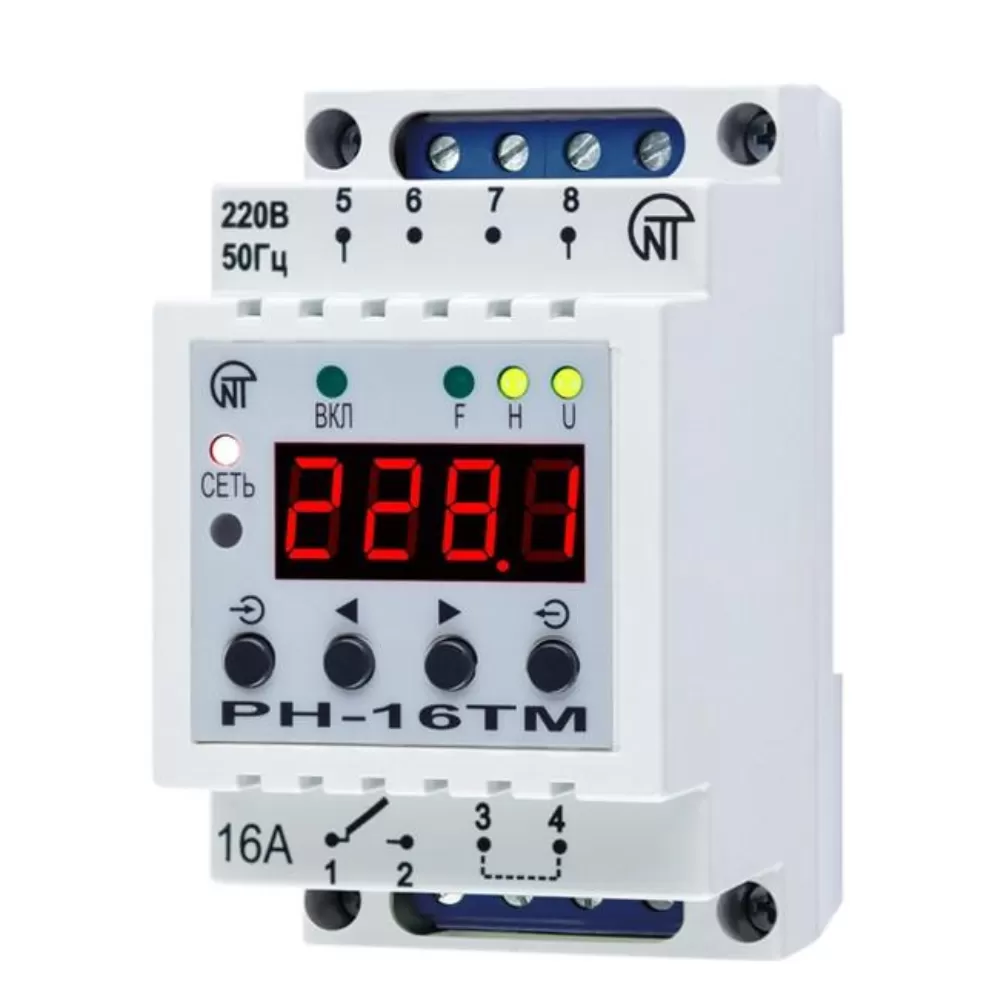

Суточно-недельный таймер РН-16ТМ

цена:
2600 руб.
Есть в наличии
-
+
В корзину
Характеристики:
Тип:
Таймер
Номинальное напряжение:
220 В
Ток коммутации:
16 А
Встроенное реле напряжения:
Да
Фотодатчик:
Встроенный
К-во программ:
2
Габаритные размеры, мм:
50х88х65
Масса, кг:
не более 0,150
Краткое описание
Универсальное реле РН-16ТМ совмещает в себе функции:
  • реле напряжения;
  • фотореле;
  • реле реального времени;

 Максимальное количество программируемых событий в режиме таймер до 420.

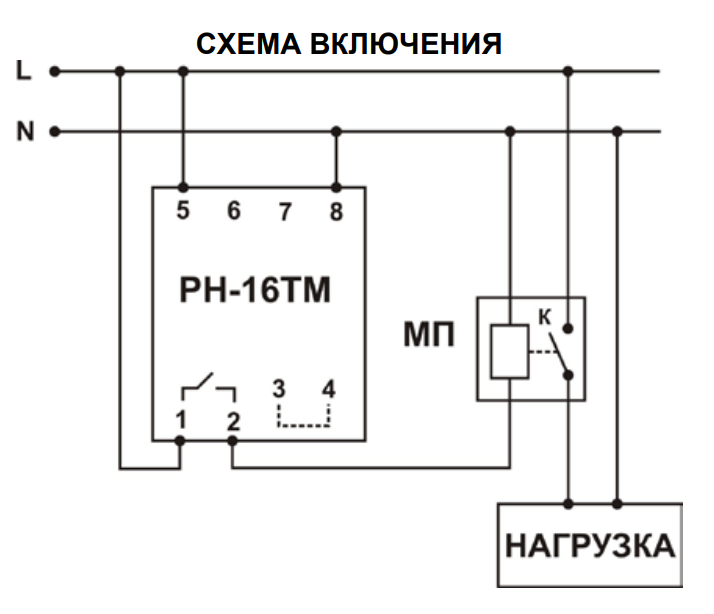

 Коммутирует нагрузку до 16 А непосредственно, свыше 16 А - контактами магнитного пускателя.

 Таймер обеспечивает работу в двух независимых программируемых наборах команд, в пяти рабочих режимах и четырех временных режимах.

 Имеет энергонезависимую память, что позволяет сохранять программируемые параметры в случае пропадания питания. С высокой эффективностью может быть использовано для систем ГВС, управления климатом, освещением, в агротехнике, а также в системах "умный дом".

 Суточно-недельный таймер РН-16TM предназначен для:
  • включения/отключения нагрузки согласно установленных пользователем времен включения/отключения;
  • отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети;
  • включения/отключения нагрузки согласно установленным пользователем уровням освещенности.

  Реле обеспечивает работу в следующих режимах:

  •  недельный таймер;

  •  реле напряжения;

  •  фотореле;

  •  недельный таймер с контролем напряжения;

  •  фотореле с контролем напряжения.

  Светодиоды на лицевой панели устройства индицируют:

  •  наличие напряжения в сети;
  •  состояние нагрузки (включена/отключена);

  •  режим работы реле.

 Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:

  •  текущее время;
  •  текущее значение напряжения в сети;

  •  уровень освещенности;

  •  поочередно текущее время и значение напряжения в сети;

  •  поочередно уровень освещенности и текущее значение напряжения в сети.

 Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели устройства.

 Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.

 Меню устройства позволяет:

  •  выбрать режим работы;

  •  выбрать и изменить набор параметров;

  •  очистить текущий набор параметров;

  •  просмотреть список событий;

  •  создать список событий;

  •  установить текущее время;

  •  установить время включения и отключения нагрузки;

  •  установить день недели;

  •  установить порог минимально допустимого значения напряжения;

  •  установить порог максимально допустимого значения напряжения;

  •  установить время срабатывания отключения нагрузки по верхнему порогу напряжения;

  •  установить время срабатывания отключения нагрузки по нижнему порогу напряжения;

  •  установить время срабатывания отключения нагрузки после восстановления параметров сети;

  •  установить порог освещенности.

  При пропадании сетевого напряжения встроенный аккумулятор обеспечивает хранение установленных параметров в течении одного месяца.
