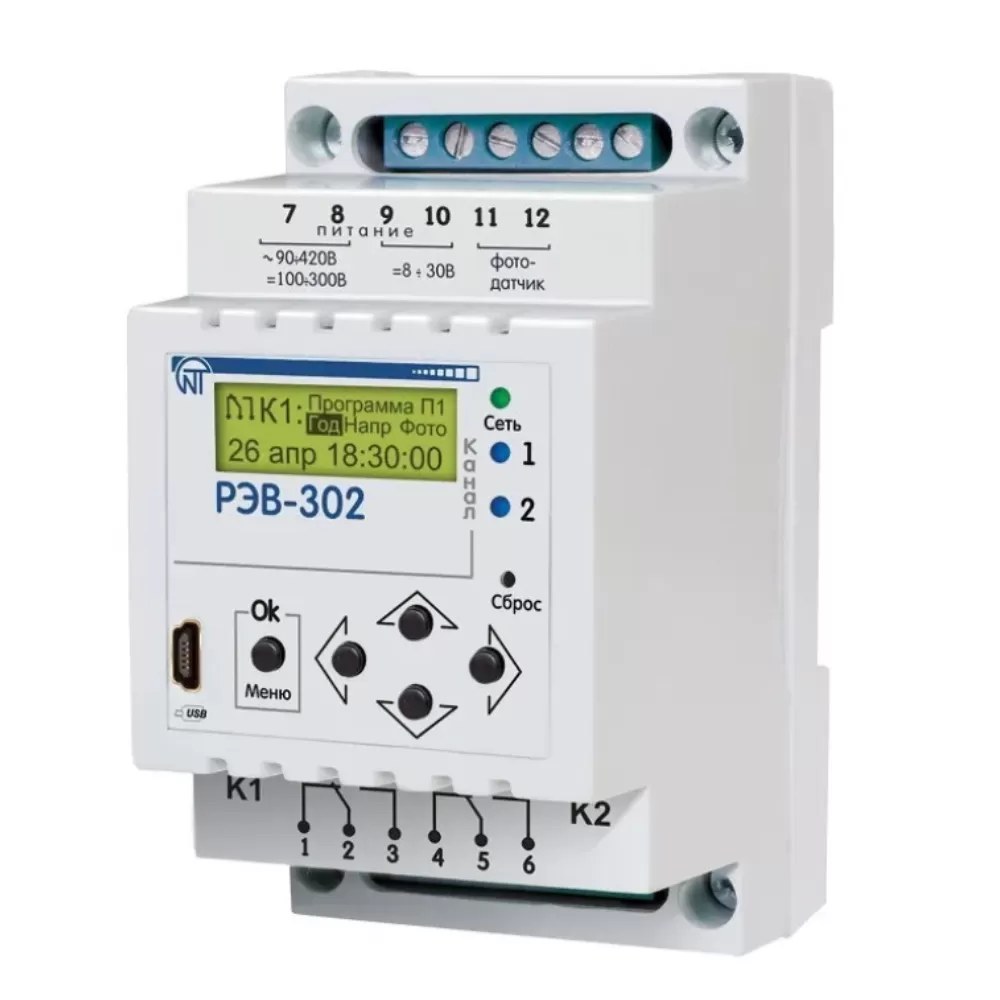

Многофункциональное реле РЭВ-302
- Краткое описание
- Видео
- Типовые схемы подключения
- Техническая документация
- Программа для ПК
- Паспорт устройства Паспорт устройства РЭВ-302
-
Способы оплаты
Физические лица
Юридические лица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Напряжение сети переменного тока (клеммы 7-8), В |
90 ÷ 420 |
|
Напряжение сети постоянного тока (клеммы 7-8), В |
100 ÷ 300 |
|
Номинальное напряжение питания постоянное (клеммы 9-10), В |
8 ÷ 30 |
|
Частота питающей сети, Гц |
50/60 |
|
Потребляемая мощность (под нагрузкой), ВА, не более |
3,0 |
|
Диапазон установки нижнего порога срабатывания по напряжению Umin, В |
90÷416, но не выше Umax–dUmax |
|
Диапазон установки верхнего порога срабатывания по напряжению Umax, В |
94÷420, но не ниже Umin+dUmin |
|
Максимальное количество событий |
5000 |
|
Резерв хода часов при отключении напряжения питания, лет, не менее |
10 |
|
Точность установки, с. |
1 |
|
Точность выставления порогов срабатывания по напряжению, В |
1 |
|
Погрешность хода часов, с/сутки, не более |
1 |
|
Погрешность измерения напряжения, %, не более |
2 |
|
Погрешность измерения освещенности до 200 люкс, %, не более |
10 |
|
Погрешность измерения освещенности от 200 люкс, %, не более |
20 |
|
Минимальное время коммутации контактов для реле времени, с |
0,015 |
|
Минимальное время коммутации контактов для реле напряжения, с |
0,035 |
|
Минимальное время коммутации контактов для фотореле, с |
0,1 |
|
Диапазон настройки гистерезиса нижнего порога напряжения dUmin, В |
3 ÷ 9 |
|
Диапазон настройки гистерезиса верхнего порога напряжения dUmax, В |
3 ÷ 9 |
|
Задержка отключения по Umin |
от 0 с до 19 мин 59 с |
|
Задержка отключения по Umax* |
от 0 с до 19 мин 59 с |
|
Задержка повторного включения нагрузки |
от 1 с до 19 мин 59 с |
|
Диапазон установок уровня освещенности, люкс |
0 ÷ 9999 |
|
Гистерезисы установки уровня освещенности, люкс |
0 ÷ 999 |
|
Задержка действий, если освещенность ниже порога |
от 0 с до 99 мин 59 с |
|
Задержка действий, если освещенность выше порога |
от 0 с до 99 мин 59 с |
|
Общая задержка после подачи питания |
от 0 с до 99 мин 59 с |
|
Индикация срабатывания реле нагрузки |
есть |
|
Сохранение уставок при пропадании сетевого и резервного питания |
есть |
|
Память данных, лет, не менее |
10 |
|
Внутренний предохранитель |
есть |
|
Допустимая влажность без конденсата, % |
70 |
|
Подключение к компьютеру |
USB |
|
Длина кабеля фотодатчика в комплекте, м |
2 |
|
Расстояние между прибором и фотодатчиком не более, м |
20 |
|
Журнал событий |
год/месяц/неделя/сутки |
|
Степень защиты |
ІР20 |
|
Климатическое исполнение |
УХЛ4 |
|
Диапазон рабочих температур, °С |
от минус 20 до +55 |
|
Количество выходных реле (каналов), шт. |
2 |
|
Масса, кг, не более |
0,200 |
|
Габаритные размеры, мм |
90 х 52 х 66 |
|
Контакты перекидные |
1P |
|
Вредные вещества, в количестве, превышающем предельно допустимые концентрации, oтсутствуют |
|
|
* Рекомендуется оставить параметр на значении «00 мин. 00 с.» для максимально быстрого выключения. |
|
