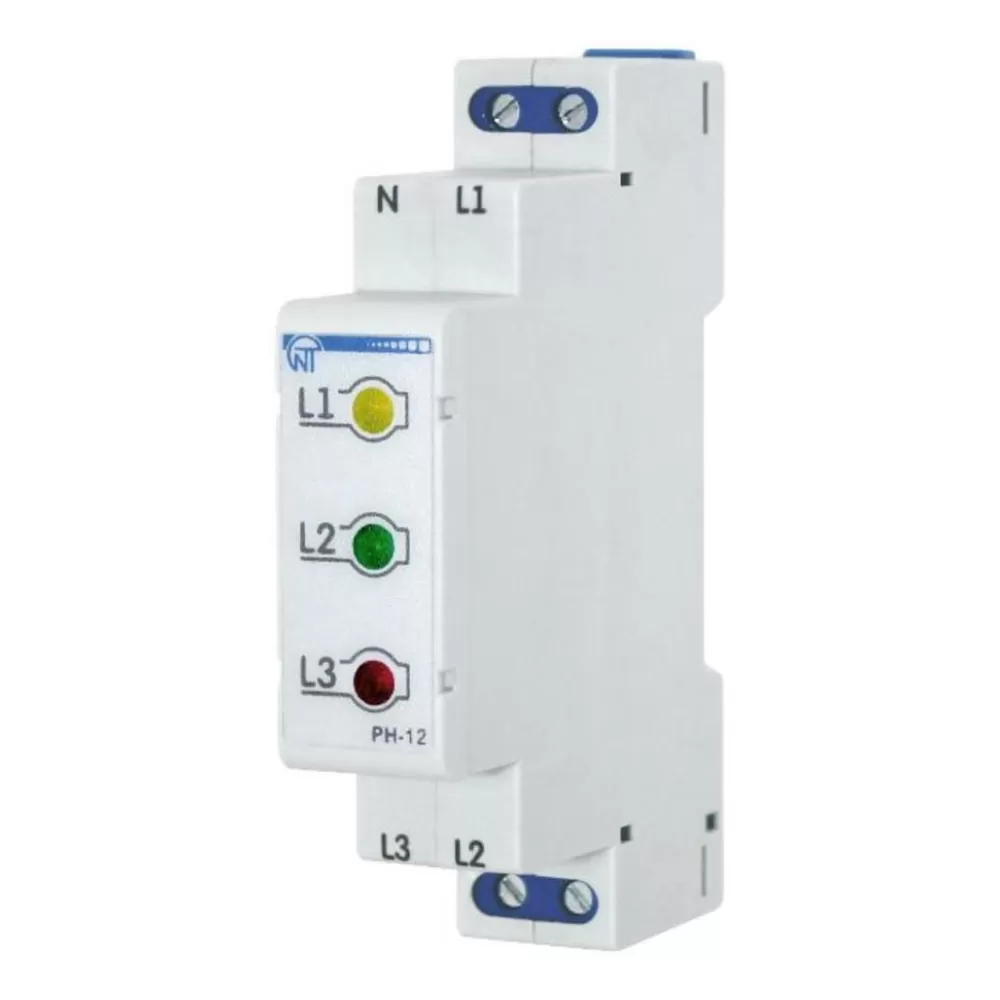

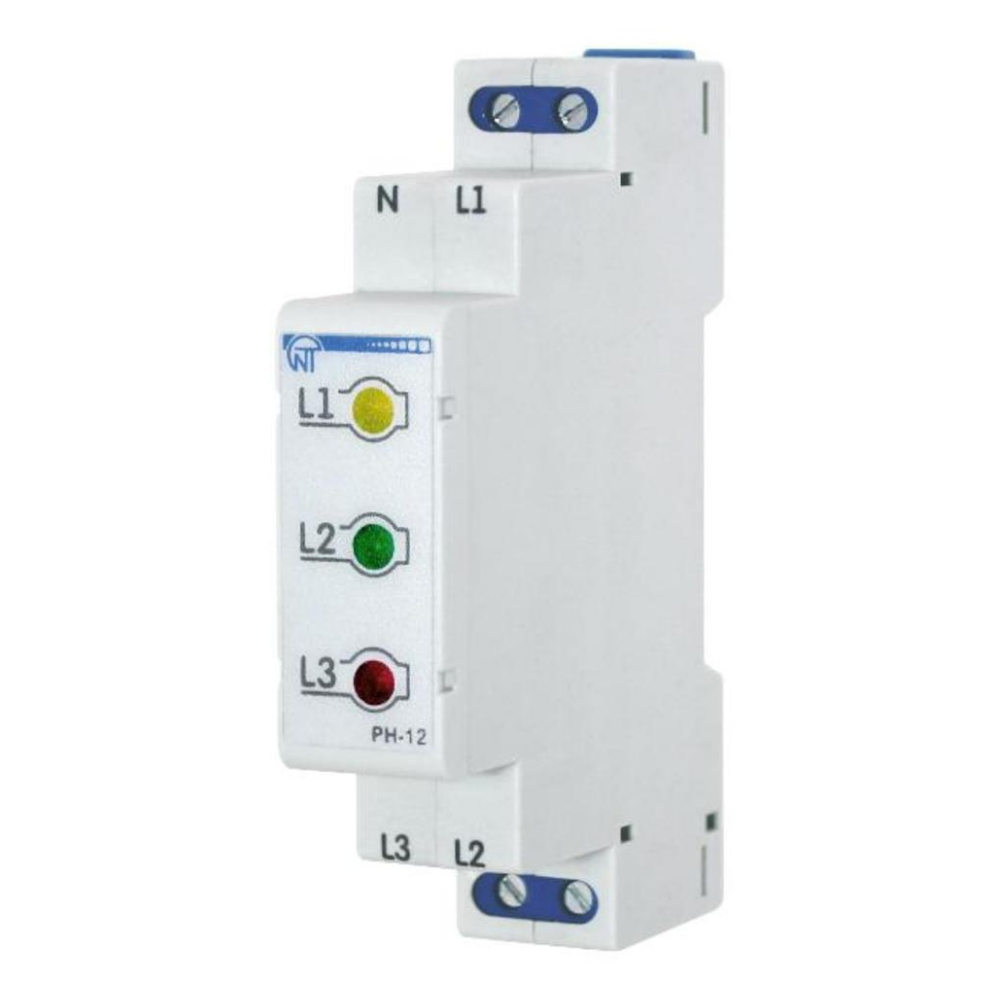

Индикатор фаз РН-12

Индикатор фаз РН-12 предназначен для индикации наличия фазных напряжений в трёхфазной сети переменного тока.

 Подключение изделия:

 Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками.

 Рекомендуется использовать провода сечением не менее 1 мм2 для подключения к клеммам входных контактов. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.

 НЕ ДОПУСКАЕТСЯ ОСТАВЛЯТЬ ОГОЛЕННЫЕ УЧАСТКИ ПРОВОДА,  ВЫСТУПАЮЩИЕ ЗА ПРЕДЕЛЫ КЛЕММНИКА.

 Для надежного контакта необходимо производить затяжку винтов клеммника с усилием.

 При уменьшении момента затяжки – место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки – возможен срыв резьбы винтов клеммника или пережимание подсоединенного провода.

 Подключить изделие (клеммы L1, L2, L3, N) к электрической сети.

 Подать напряжение питания.

 При подаче на РН-12 напряжения изделие индицирует его наличие на фазах, соответствующих маркировке, относительно нулевого провода.
