Как выбрать трехфазное реле напряжения: критерии и сравнение моделей
Как выбрать трехфазное реле напряжения? Сначала определите тип нагрузки и параметры сети, которые необходимо контролировать: повышение и понижение напряжения, обрыв, перекос, нарушение последовательности и слипание фаз. Затем учитывайте возможность настройки порогов и задержек, способ коммутации нагрузки, необходимость индикации и свободное место в щите.
Реле РНПП управляет нагрузкой не напрямую, а через контактор (магнитный пускатель). Поэтому выбирать модель реле контроля напряжения только по мощности нагрузки в кВт или номиналу вводного автомата некорректно: параметры силовой цепи подбираются с учетом нагрузки, а реле по необходимым функциям контроля и управления.
Разберем эти критерии подробнее и посмотрим, какое решение подойдет для разных задач на примере трехфазных реле напряжения «Новатек-Электро».
Основные критерии выбора трехфазного реле напряжения
При выборе стоит последовательно определить шесть параметров:
-
Тип нагрузки. Трехфазное оборудование или независимые однофазные потребители, распределенные по трем фазам.
-
Контролируемые аварии. Повышенное и пониженное напряжение, обрыв, перекос, неправильное чередование и слипание фаз.
-
Настройки защиты. Нужны регулируемые пороги и задержки или достаточно заводских уставок.
-
Способ коммутации нагрузки. Нужно ли реле непосредственно для коммутации или оно будет управлять контактором/магнитным пускателем.
-
Дополнительные возможности. Цифровая индикация, контроль силовых контактов магнитного пускателя, выбор фазного или линейного напряжения.
-
Размер устройства. В зависимости от модели реле занимает от одного DIN-модуля.
Такой порядок позволяет сначала определить требуемую функциональность и только после этого переходить к конкретной модели.

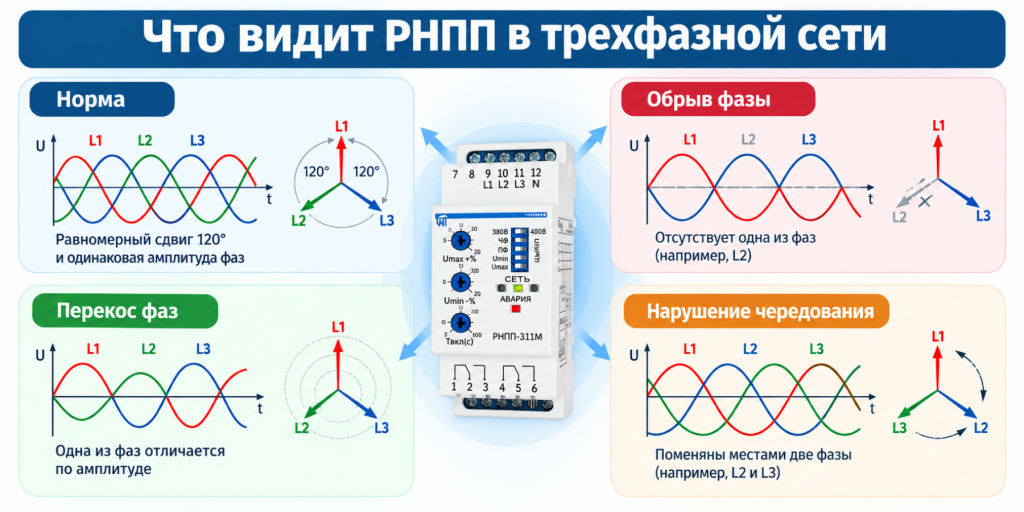

Что должно контролировать реле в трехфазной сети
В однофазной сети обычно в первую очередь контролируют повышение и понижение напряжения. В трехфазной системе появляются дополнительные аварийные состояния.
В зависимости от модели устройство может контролировать полнофазность, последовательность фаз, их слипание и симметричность напряжений.

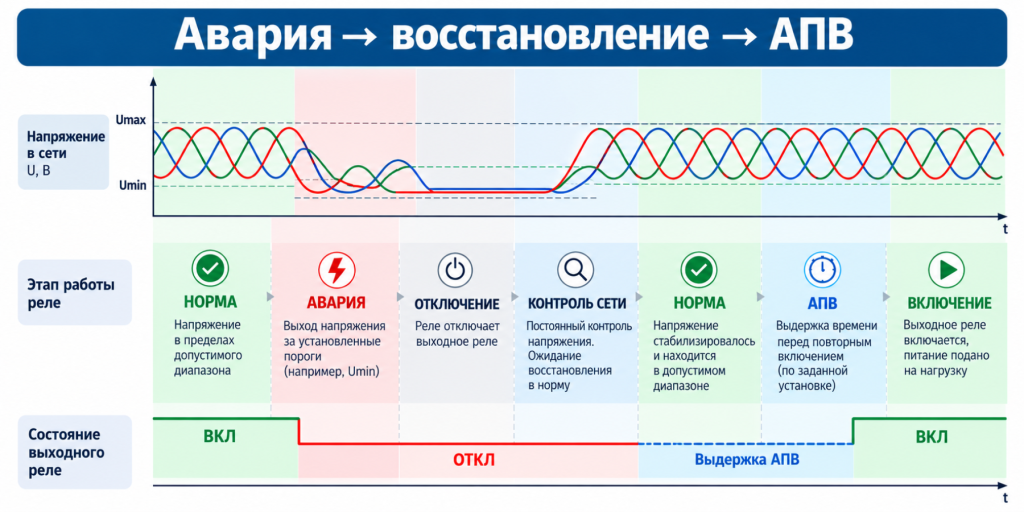

Например, РНПП-311М предназначено для контроля допустимого уровня напряжения, правильного чередования и отсутствия слипания фаз, полнофазности и симметричности сетевого напряжения. При выходе параметров за установленные пределы устройство отключает нагрузку, продолжает контролировать сеть и допускает ее повторное включение после нормализации параметров.
Поэтому при выборе трехфазного реле важно определить не просто напряжение сети, а перечень аварийных состояний, на которые должна реагировать защита.
Когда особенно важен контроль чередования и перекоса фаз
Контроль последовательности фаз нужен для оборудования, работа которого зависит от порядка фаз. В частности, изменение последовательности фаз изменяет направление вращения трехфазного электродвигателя.
Контроль перекоса позволяет обнаружить недопустимую асимметрию напряжений.
А контроль полнофазности позволяет обнаружить исчезновение одной или нескольких фаз.
Именно поэтому при подборе устройства для трехфазного двигателя, насоса, компрессора, станка и другого трехфазного оборудования следует смотреть не только на Umin и Umax, но и на контроль состояния фаз.
Нужно ли выбирать трехфазное реле напряжения по току нагрузки
Это зависит от конструкции устройства и схемы подключения.
Если реле непосредственно коммутирует силовую нагрузку, допустимый ток силовой части действительно является одним из критериев выбора.
Но это правило нельзя автоматически переносить на устройства, которые контролируют сеть и управляют внешним контактором (магнитным пускателем).
Например, у РНПП-311М ток коммутации выходного реле составляет 5 А. Однако паспорт предусматривает схему, в которой выходные контакты РНПП управляют цепью магнитного пускателя. Поэтому 5 А в характеристиках РНПП-311М нельзя интерпретировать как максимально допустимый рабочий ток защищаемого трехфазного оборудования.
Отсюда следует важное правило:
Если трехфазное реле напряжения управляет контактором, само реле выбирают по необходимым функциям контроля сети, а силовой коммутационный аппарат — по параметрам нагрузки и условиям ее работы.
Поэтому универсальное правило вроде «вводной автомат 32 А — значит реле напряжения нужно брать на 40 А» для устройств семейства РНПП некорректно.
Какое трехфазное реле напряжения выбрать для 15 кВт
Одного значения мощности 15 кВт недостаточно, чтобы выбрать модель РНПП.
Для начала нужно определить, что представляет собой нагрузка и какие аварии необходимо контролировать.
Например, для трехфазного двигателя могут быть важны обрыв, перекос и неправильная последовательность фаз. Если нагрузкой управляет контактор, его параметры подбираются с учетом рабочего тока, категории применения, условий пуска и характеристик оборудования.
А модель РНПП выбирается по другой группе параметров:
какие состояния сети контролировать → какие настройки требуются → нужна ли индикация → требуется ли контроль магнитного пускателя → сколько места доступно в щите.
Поэтому для оборудования мощностью 15 кВт в разных проектах могут применяться разные модели трехфазных реле контроля напряжения.

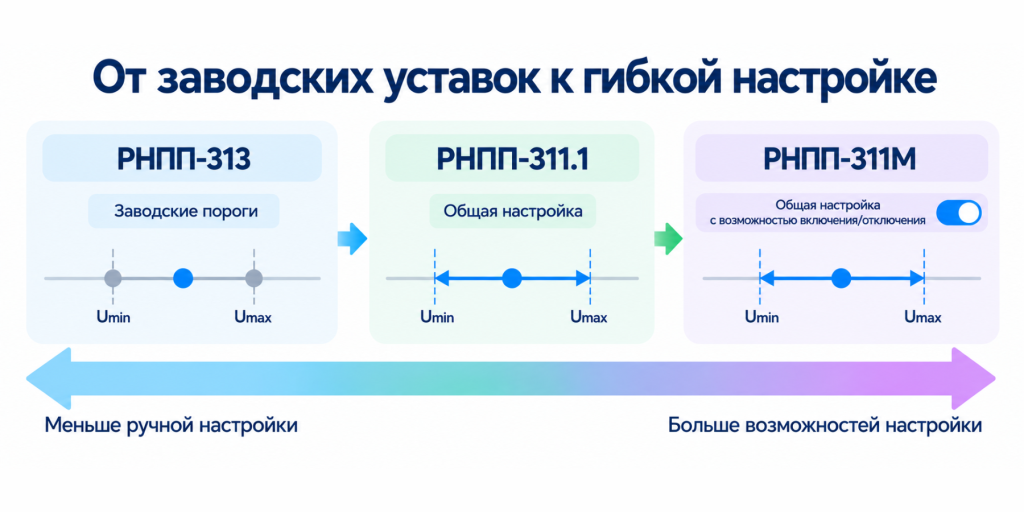

Как выбирать реле по настройкам защиты
После определения контролируемых аварий следующий критерий: насколько гибко нужно настраивать устройство.
Здесь модели существенно различаются.
РНПП-311М — универсальный вариант
Если требуются регулируемые параметры и возможность выбирать необходимые виды контроля, в первую очередь можно рассмотреть РНПП-311М.
Устройство контролирует уровень напряжения, полнофазность, симметричность, последовательность и слипание фаз. Предусмотрена возможность включать и отключать отдельные виды контроля. При этом контроль наличия фаз сохраняется независимо от выбранного режима.
Такой набор возможностей делает РНПП-311М универсальным решением для многих типовых задач контроля трехфазной сети.
При этом подробные диапазоны регулировок, временные параметры и схемы подключения правильнее смотреть непосредственно в паспорте и на странице устройства — для выбора между моделями важнее сама возможность настройки.
РНПП-313 — если достаточно заводских уставок
Если пользователю не требуется самостоятельно задавать верхний и нижний пороги напряжения, можно рассмотреть РНПП-313.
Реле постоянно контролирует напряжения трехфазной сети и сравнивает их с заводскими уставками. Устройство реагирует на недопустимые колебания напряжения, перекос, обрыв, нарушение последовательности и слипание фаз.
Пользователю доступна регулировка времени задержки срабатывания защиты по перекосу фаз.
То есть принцип выбора здесь простой: нужен контроль основных аварийных состояний, но нет необходимости самостоятельно задавать пороги Umin/Umax — можно рассмотреть РНПП-313.
РНПП-311.1 — если достаточно общей уставки
Еще один вариант — РНПП-311.1.
В этой модели допустимое отклонение задается общей уставкой относительно номинального напряжения, а не двумя независимыми настройками Umin и Umax.
Такое решение подходит, если необходимо самостоятельно задавать допустимое отклонение напряжения, но раздельная настройка верхней и нижней границы не требуется.

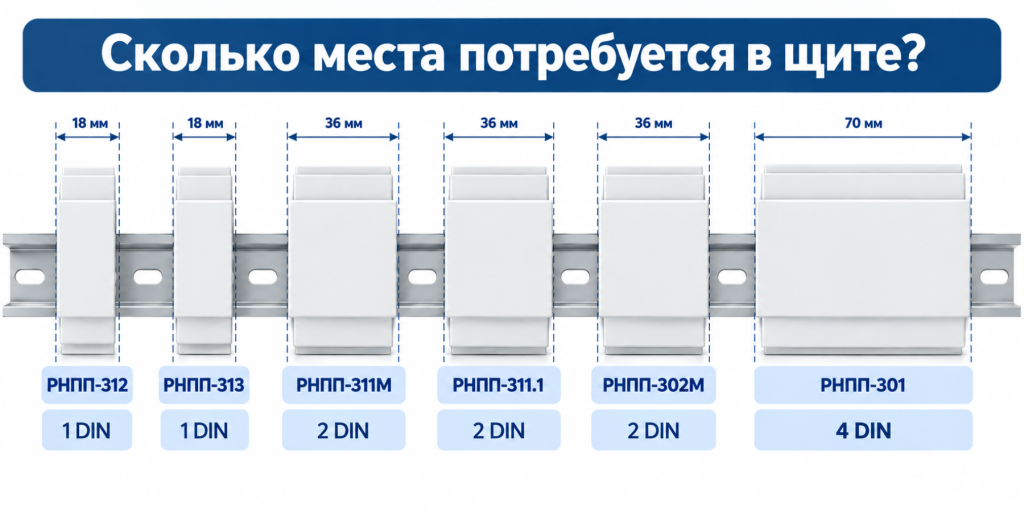

Когда важно место в щите
Размер реле может стать отдельным критерием при модернизации существующего щита или высокой плотности оборудования.
Здесь выделяется РНПП-312: его ширина составляет 18 мм, то есть один DIN-модуль. При этом устройство контролирует допустимый уровень напряжения, чередование и отсутствие слипания фаз, полнофазность и симметричность напряжения.
Предусмотрены регулировка порога по напряжению, времени автоматического повторного включения и задержки срабатывания защиты, а также выбор набора защитных функций.
Поэтому компактность РНПП-312 не означает, что устройство предназначено только для простых задач.
Если нужен контроль основных параметров трехфазной сети, но в щите доступен только один DIN-модуль, РНПП-312 — один из вариантов, которые стоит рассмотреть.
Для сравнения, РНПП-311М имеет ширину 36 мм — два DIN-модуля.
Когда нужна цифровая индикация
Еще один критерий — нужно ли оператору непосредственно на устройстве видеть параметры сети.
Для обычного контроля может быть достаточно светодиодной индикации. Если же требуется визуальный контроль значений напряжения и более подробная информация об аварии, имеет смысл рассмотреть модель с цифровой индикацией.
Такую задачу решает РНПП-302М.
Он позволяет контролировать фазные и линейные напряжения, основные аварийные состояния трехфазной сети и работу магнитного пускателя. На индикаторе можно видеть значения напряжения и информацию об аварийном состоянии.
Поэтому ключевой критерий выбора РНПП-302М — не просто «больше функций», а сочетание цифровой индикации, расширенной настройки и контроля магнитного пускателя.
Когда нужен контроль магнитного пускателя
В промышленных схемах иногда необходимо контролировать не только состояние сети, но и работу коммутационного аппарата.
Для этого предназначены, в частности, РНПП-301 и РНПП-302М.
РНПП-301 позволяет раздельно задавать параметры защиты, выбирать контроль фазного или линейного напряжения и контролировать состояние силовых контактов магнитного пускателя. В паспорте предусмотрены отдельные клеммы контроля его силовых контактов.
Но при выборе РНПП-301 следует учитывать его габариты. Согласно паспортному чертежу и актуальным данным производителя, размеры устройства составляют 90 × 65 × 70 мм.
Если наряду с контролем МП важны цифровая индикация и более компактный корпус, имеет смысл сравнить возможности РНПП-301 с РНПП-302М.
Какое реле выбрать: сравнение по задаче
Чтобы не дублировать карточки товаров, сравним модели не по десяткам технических характеристик, а по ситуациям, в которых различия действительно влияют на выбор.
Полные диапазоны уставок, временные параметры, схемы подключения, параметры выходных контактов и другие технические характеристики необходимо проверять в паспорте выбранного устройства. Именно там находятся данные, необходимые для проектирования и монтажа.

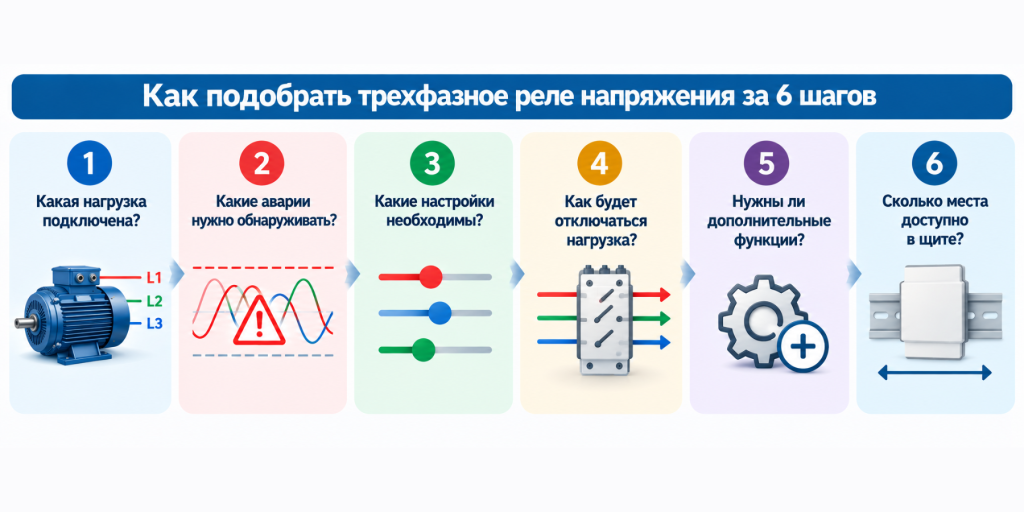

Как подобрать трехфазное реле напряжения за 6 шагов
Алгоритм можно свести к шести вопросам.
1. Какая нагрузка подключена?
Определите, это единый трехфазный потребитель или независимые однофазные нагрузки.
2. Какие аварии нужно обнаруживать?
Выход напряжения за допустимые пределы, обрыв, перекос, неправильную последовательность или слипание фаз.
3. Какие настройки необходимы?
Заводские пороги, общая уставка либо отдельные регулируемые параметры.
4. Как будет отключаться нагрузка?
Уточните, должно ли устройство непосредственно коммутировать ее или управлять внешним контактором/магнитным пускателем.
5. Нужны ли дополнительные функции?
Например, цифровая индикация или контроль силовых контактов МП.
6. Сколько места доступно в щите?
Если пространство ограничено, габариты могут стать одним из решающих критериев.
После этого можно переходить от требований к конкретной модели.
Частые вопросы
Как выбрать трехфазное реле напряжения?
Определите тип нагрузки, необходимые виды контроля, способ настройки порогов и задержек, схему коммутации нагрузки, необходимость дополнительных функций и доступное место в щите. Для трехфазного оборудования особенно важен контроль не только напряжения, но и состояния фаз.
Какое трехфазное реле напряжения лучше выбрать?
Универсально «лучшей» модели нет. Для типовых задач с регулируемыми параметрами можно рассматривать РНПП-311М; при ограниченном месте — РНПП-312; если достаточно заводских уставок — РНПП-313; если необходимы цифровая индикация и контроль магнитного пускателя — РНПП-302М. Выбор определяется требованиями конкретной системы.
Какой номинал трехфазного реле напряжения нужен?
Сначала нужно определить схему подключения. Если устройство непосредственно коммутирует нагрузку, учитывается допустимый ток его силовой части. Если реле управляет внешним контактором, нельзя приравнивать ток нагрузки к току его выходных контактов: функции контроля сети и силовая коммутация рассчитываются отдельно.
Какое трехфазное реле напряжения выбрать для 15 кВт?
По одной мощности 15 кВт выбрать модель нельзя. Для РНПП сначала определяют необходимые функции контроля сети и схему управления нагрузкой. Если применяется контактор, его выбирают отдельно с учетом параметров нагрузки.
Что лучше — одно трехфазное или три однофазных реле?
Для единой трехфазной нагрузки обычно требуется совместный контроль фаз. Для независимых однофазных групп на трехфазном вводе может потребоваться независимая защита каждой фазы. Выбор определяется логикой работы нагрузки.
Нужно ли трехфазное реле для электродвигателя?
Если требуется контролировать обрыв, последовательность, перекос фаз и недопустимое напряжение, необходимо устройство с соответствующими функциями контроля трехфазной сети. При этом оно не заменяет перегрузочную, токовую и другие необходимые виды защиты двигателя.
Коротко о выборе
Если требуется универсальное реле для контроля основных параметров трехфазной сети, отправной точкой при подборе может быть РНПП-311М. Его паспорт предусматривает контроль уровня напряжения, полнофазности, симметричности, последовательности и слипания фаз, а также выбор необходимых защит.
Если определяющим условием становится размер, стоит рассмотреть РНПП-312 шириной 1 DIN. Если необходимы заводские пороги — РНПП-313. Для задач с контролем магнитного пускателя предназначены в том числе РНПП-301 и РНПП-302М, причем последний дополнительно дает цифровую индикацию.
Но начинать выбор лучше не с модели. Правильная последовательность выглядит так:
нагрузка → контролируемые аварии → настройки → схема коммутации → дополнительные функции → габариты → конкретное реле.
Именно такой подход позволяет подобрать трехфазное реле напряжения под реальную задачу, а не только по одному параметру из каталога.
Перед монтажом и настройкой необходимо сверить схему подключения, уставки, временные параметры и допустимые характеристики цепей с актуальным паспортом выбранного устройства.
