Шкафы оперативного постоянного тока

• Энергетика (подстанции, распределительные пункты, центры питания);
• Промышленность (системы автоматизации производственных и технологических процессов);
• Системы телекоммуникаций;
• Резервное питание аварийного освещения;
• Мобильная связь;
• Вычислительные центры
• Системы гарантированного питания и др.

По желанию заказчика СОПТ может быть оборудован системами «Умный-СОПТ»:

• Система «ручного» поиска повреждения изоляции на отходящих фидеров, позволяет эксплуатирующему персоналу без дополнительного оборудования выявить неисправность;
• Система автоматического пофидерного контроля изоляции отходящих линий позволит в кратчайшие сроки выявить и локализовать место повреждения;
• Система контроля состояния автоматических выключателей/предохранителей обеспечит полноту информации по контролю за питанием потребителей и работы СОПТ;
• Системам мониторинга аккумуляторной батареи предназначена для круглосуточного контроля состояния стационарных АБ с номинальным напряжением 2, 6 или 12 В, с максимальным общим количеством элементов/блоков АБ до 480 штук, своевременного информирования Заказчика об отклонениях в работе АБ, измерения, хранения и передачи измеренных и рассчитанных параметров АБ Заказчика посредством встроенного WEB-интерфейса, промышленных протоколов связи MODBUS TCP и SNMP или SMS сообщений.
• Система удаленного мониторинга системы электропитания через WEB-интерфейс позволит Заказчику отслеживать все параметры системы без непосредственно посещения объекта.

Выпускаемую продукцию в соответствии с принципом построения СОПТ можно разделить на 2 класса: распределенная СОПТ и централизованная СОПТ.

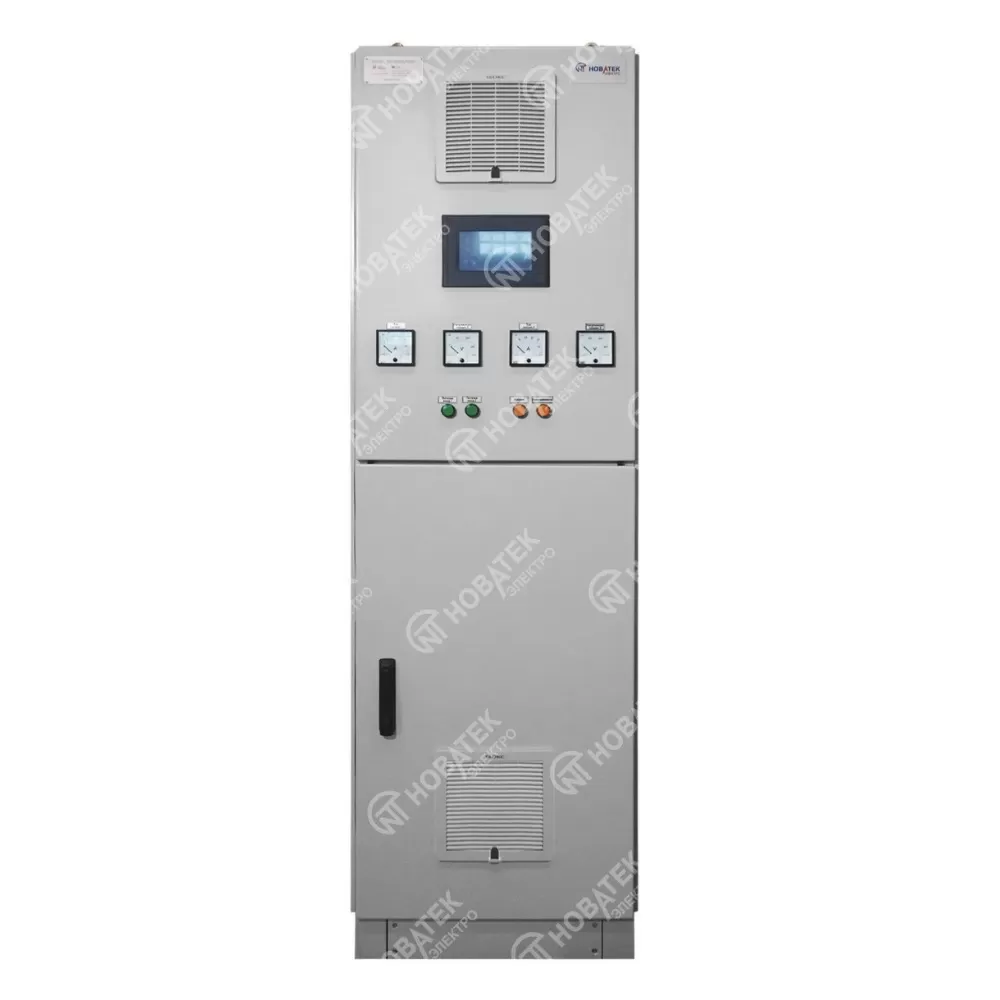

Распределенную СОПТ применяют в том случае, когда необходимо питать отдельную группу электроприемников или их количество мало. Она представляет собой шкаф типа ШОТ-НЭ, имеющий в своем составе:

• собственную аккумуляторную батарею ёмкостью от 25 до 200 А*ч необслуживаемого типа;
• модульные зарядные устройства с резервированием N+1;
• коммутационные аппараты ввода и распределения отечественного или импортного производства;
• контроллер управления и сбора информации;
• систему контроля сопротивления изоляции.

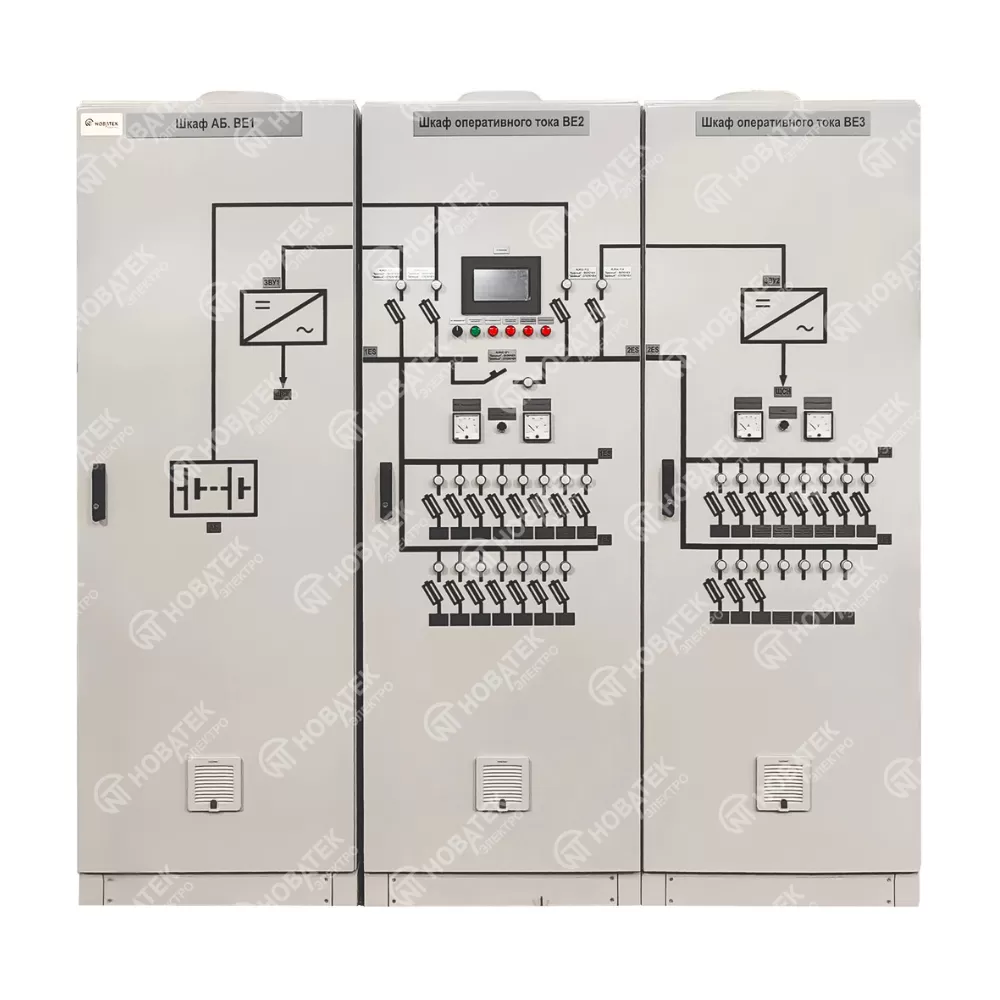

Централизованная СОПТ выполняется для объектов с разветвленной сетью постоянного тока с большим числом электроприемников, имеющих значительные токи потребления, и, в связи с этим, с аккумуляторными батареями большой емкостью, стоящих в отдельном шкафу. В ее состав могут входить Шкаф аппарат управления оперативным током ШОТ-НЭ-АУОТ, Шкаф аккумуляторных батарей (АБ) типа ШОТ-НЭ-АБ, шкаф ввода, секционирования и распределения ШОТ-НЭ-ШВСР или комплексный шкаф типа ЩПТ-НЭ. Достоинством является большой срок эксплуатации и возможность реализации любых задач Заказчика по обеспечению питания потребителей. Щиты постоянного тока удовлетворяют всем требованиям, предъявляемым к энергообъектам.

Функции СОПТ:

• прием электрической энергии от источников переменного тока;
• резервирование вводов и автоматическое переключение между ними (АВР);
• преобразование переменного тока в постоянный;
• прием электрической энергии от АБ;
• селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
• организация шинок мигающего света;
• питание цепей аварийного освещения;
• непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли»;
• автоматический поиск отходящих линий с пониженным сопротивлением изоляции;
• измерение основных параметров работы СОПТ измерительными приборами;
• индикация состояния оборудования СОПТ;
• регистрация параметров нормального и аварийного режимов работы СОПТ;
• формирование и передача аналоговых и дискретных сигналов в АСУ ТП.

Конструктивно щиты постоянного тока выполняются в виде сборных шкафов из оцинкованной стали или из шкафов сварной конструкции. Изделия выполняются в соответствии с требованиями Заказчика как двухстороннего, так и одностороннего обслуживания с верхним или нижним подводом кабелей, однорядные или двухрядные, соединенные шинным мостом.

Щиты выполняются по однолинейным схемам Заказчика, а также по схемам совместного проектирования.
