Как выбрать реле времени: разбираемся на примерах

Реле времени используют, когда нагрузка должна включаться или отключаться не сразу, а через заданный интервал либо работать по определенному временному алгоритму. Например, можно задержать включение оборудования, отключить вентилятор через несколько минут, сформировать короткий импульс или организовать циклическую работу.

Но реле времени отличаются не только диапазоном выдержки. У них может быть разное количество алгоритмов, один или два канала, управляющий вход, разные способы настройки.

Поэтому, если нужно выбрать реле времени, начинать стоит с задачи, которую оно должно выполнять. Разберем основные критерии выбора на примере реле времени «Новатек-Электро».

1. Определите, какой алгоритм работы вам нужен

Первый вопрос — что именно должно происходить с нагрузкой и когда?

Это может быть:

• включение через заданное время после подачи питания;

• отключение через заданный промежуток;

• работа нагрузки в течение установленного времени;

• периодическое включение и отключение;

• формирование импульса;

• управление выдержкой времени по внешнему сигналу;

• последовательная работа нескольких цепей.

От этого зависит, какое реле времени выбрать.

Если задача одна и всегда остается неизменной, специализированного устройства может быть достаточно. Если реле используется в системе автоматики и требуется выбирать разные алгоритмы, лучше рассматривать многофункциональную модель.

РВ-123 — когда нужна только задержка отключения

РВ-123 имеет один режим работы — задержка отключения.

Реле предназначено для отключения нагрузки после размыкания контактов выключателя через установленное пользователем время. Выдержка регулируется от 1 до 15 минут.

Один из типичных вариантов применения — управление вентилятором. При включении освещения включается и вентилятор. После выключения света вентилятор продолжает работать установленное время и затем отключается.

Если нужна именно такая логика, нет необходимости выбирать многофункциональное реле с большим количеством программ.

РЭВ-120 — когда нужны разные временные алгоритмы

РЭВ-120 — микропроцессорное реле времени с 10 программами работы.

Среди них предусмотрены задержка включения, выдержка времени при подаче питания, периодические режимы, импульсные режимы, задержка включения и отключения по управляющему контакту и другие алгоритмы.

Интервал времени устанавливается в диапазоне от 0,1 секунды до 10 дней.

РЭВ-120 имеет управляющий контакт, а настройка выполняется потенциометрами на лицевой панели: выбираются режим работы, временной диапазон и необходимая выдержка.

Такое реле стоит рассматривать, когда одной фиксированной функции недостаточно и требуется универсальное устройство для разных задач автоматики.

РЭВ-114 — когда нужны 17 программ и цифровая настройка

РЭВ-114 также относится к многофункциональным реле времени, но имеет 17 программ работы.

В зависимости от выбранного алгоритма можно реализовать задержку включения или отключения, выдержку времени, периодическую работу, различные импульсные режимы и другие временные последовательности.

Диапазон установки времени — от 0,1 секунды до 10 дней.

В отличие от РЭВ-120, настройка РЭВ-114 выполняется кнопками, а для отображения параметров и визуального контроля отсчета времени предусмотрен цифровой дисплей.

Поэтому при выборе между РЭВ-120 и РЭВ-114 стоит смотреть не только на максимальную выдержку времени — она у этих моделей одинакова.

Основные различия заключаются в количестве доступных программ и способе настройки:

РЭВ-120 — 10 программ, настройка потенциометрами;

РЭВ-114 — 17 программ, кнопочное управление и цифровой дисплей.

Если необходимый алгоритм есть в РЭВ-120 и цифровая настройка не требуется, возможностей этой модели может быть достаточно. Если нужен более широкий выбор алгоритмов и удобный визуальный контроль параметров, стоит рассмотреть РЭВ-114.

РЭВ-201М — когда требуется двухканальное управление

РЭВ-201М отличается от предыдущих моделей прежде всего наличием двух каналов.

Реле позволяет отдельно устанавливать временные интервалы для каждого канала. В зависимости от схемы подключения возможна независимая или параллельная работа каналов.

При независимой работе отсчет выдержки начинается с момента подачи питания на соответствующий канал. При параллельной работе питание подается одновременно на оба канала.

РЭВ-201М позволяет реализовать несколько вариантов временной логики, включая задержку включения, импульсную и периодическую работу.

Поэтому эту модель стоит рассматривать, если в задаче необходимо управлять двумя цепями или реализовать временную последовательность с использованием двух каналов.

2. Определите необходимую выдержку времени

После выбора алгоритма нужно определить, в каком диапазоне должна задаваться выдержка.

Например:

• для РВ-123 — от 1 до 15 минут;

• для РЭВ-120 — от 0,1 секунды до 10 дней;

• для РЭВ-114 — от 0,1 секунды до 10 дней;

• для РЭВ-201М — временные интервалы зависят от канала и выбранного алгоритма, максимальное устанавливаемое время достигает 20 часов.

Выбирать устройство только по принципу «чем шире диапазон, тем лучше» не стоит. Важнее, чтобы нужная выдержка попадала в диапазон конкретного режима работы реле.

Например, для вентилятора, который должен отключаться через 5 минут после выключения света, возможностей РВ-123 достаточно. А если в автоматике требуется задержка в несколько секунд и одновременно возможность использовать другие алгоритмы, логичнее рассматривать многофункциональное реле.

3. Один или два канала?

Это еще один параметр, который помогает быстро подобрать реле времени.

РВ-123, РЭВ-120 и РЭВ-114 предназначены для задач, где используется один канал временного управления.

РЭВ-201М имеет два канала, причем временные интервалы для них настраиваются отдельно.

Поэтому если требуется управлять двумя цепями с разными выдержками времени, имеет смысл сразу рассматривать двухканальное устройство.

При этом два канала РЭВ-201М следует воспринимать как два полностью отдельных реле в одном корпусе: возможная логика их работы определяется выбранным алгоритмом и схемой подключения.

4. Нужен ли управляющий контакт?

При выборе реле важно определить, от какого события должен начинаться временной алгоритм.

В одних схемах отсчет запускается подачей питания. В других необходимо запускать или изменять работу реле отдельным управляющим сигналом.

РЭВ-120 и РЭВ-114 имеют управляющий контакт. Благодаря этому часть предусмотренных алгоритмов может выполняться по внешнему управляющему сигналу.

У РЭВ-201М отдельного управляющего контакта нет — логика его работы связана с подачей питания на каналы.

Поэтому при выборе устройства нужно заранее понимать, как именно реле должно получать команду на запуск требуемого алгоритма.

5. Как удобнее настраивать реле?

Для простых задач большое количество настроек не всегда является преимуществом. Поэтому стоит учитывать, кто и как часто будет изменять параметры.

Потенциометры

Такой способ используется, например, в РЭВ-120. На лицевой панели задаются режим, временной диапазон и значение выдержки.

Это удобно, когда требуется относительно простая настройка непосредственно в электрощите.

Кнопки и дисплей

В РЭВ-114 параметры задаются кнопками, а значения отображаются на цифровом индикаторе.

Такой вариант удобен, если важно видеть установленное значение и контролировать отсчет времени.

Отдельная настройка двух каналов

У РЭВ-201М временные интервалы для каждого канала устанавливаются отдельно с помощью потенциометров и переключателей диапазонов.

Таким образом, способ настройки — не второстепенная характеристика. Два устройства могут подходить по диапазону времени, но существенно различаться по удобству настройки в конкретной системе.

6. Проверьте напряжение питания

Следующий обязательный параметр — напряжение питания.

Например:

• РВ-123 — 220 В;

• РЭВ-120 — 220 В;

• РЭВ-114 — 230 В;

• РЭВ-201М может применяться в цепях переменного тока 220 В / 50 Гц и постоянного тока 24 В в соответствии со схемой подключения и требованиями паспорта.

При выборе конкретного исполнения ориентироваться необходимо на паспорт устройства и параметры цепи, в которой оно будет работать.

7. Проверьте параметры выходных контактов и нагрузки

После того как реле подобрано по алгоритму и времени, необходимо проверить электрические характеристики его выходных контактов.

Нельзя ориентироваться только на требуемую выдержку и номинальный ток нагрузки. Допустимая коммутационная способность зависит в том числе от напряжения и характера нагрузки.

Особенно это важно для электродвигателей и других нагрузок с повышенными пусковыми токами.

Если нагрузку нельзя непосредственно коммутировать выходными контактами выбранного реле времени, реле можно использовать в цепи управления соответствующим контактором.

Точные допустимые токи для разных категорий нагрузки необходимо проверять по паспорту конкретного устройства.

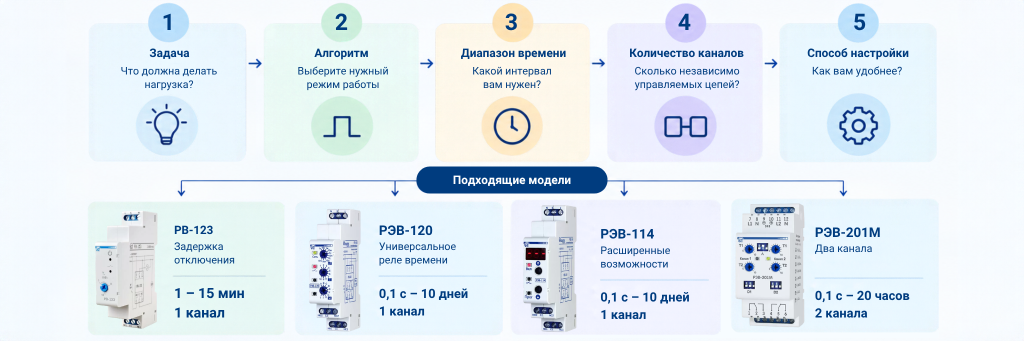

Как выбрать реле времени: сравнение моделей

Модель	Для какой задачи подходит	Программы	Диапазон времени	Каналы	Управление	Управляющий контакт
РВ-123	Задержка отключения, например вентилятора	1	1–15 мин	1	Потенциометр	—
РЭВ-120	Универсальные задачи временной автоматики	10	0,1 с – 10 дней	1	Потенциометры	Есть
РЭВ-114	Более сложные временные алгоритмы, цифровая настройка	17	0,1 с – 10 дней	1	Кнопки, дисплей	Есть
РЭВ-201М	Двухканальное временное управление	7*	до 20 ч*	2	Потенциометры	Нет

* Для РЭВ-201М доступные временные интервалы и логика работы зависят от выбранного режима и канала. При подборе необходимо сверяться с таблицами и временными диаграммами в паспорте.

Реле времени — какое выбрать для конкретной задачи?

Разберем несколько типичных ситуаций.

Нужно, чтобы вентилятор продолжал работать после выключения света.

Если требуемая задержка находится в пределах 1–15 минут, для этой задачи предназначено РВ-123.

Нужно включить оборудование через определенное время после подачи питания.

Можно рассматривать РЭВ-120 или РЭВ-114. Конкретный выбор зависит от требуемого алгоритма, способа настройки и необходимости других функций.

Нужно периодически включать и отключать оборудование.

Такой алгоритм предусмотрен в многофункциональных реле. Выбор между РЭВ-120 и РЭВ-114 зависит от требуемой программы и предпочтительного способа настройки.

Нужны разные алгоритмы, а параметры хочется задавать кнопками и видеть на дисплее.

В этом случае стоит рассмотреть РЭВ-114 — модель имеет 17 программ и цифровую индикацию.

Нужно управлять двумя цепями с выдержками времени.

Для таких задач предназначено двухканальное реле РЭВ-201М. Для каждого канала предусмотрена отдельная настройка временных интервалов, а схема подключения позволяет реализовать независимую или параллельную работу каналов.

Чек-лист для подбора реле времени

Если вы не знаете, как выбрать реле времени, последовательно ответьте на семь вопросов:

1. Что должна делать нагрузка — включаться с задержкой, отключаться, работать определенное время, циклически включаться и отключаться?

2. Какая минимальная и максимальная выдержка требуется?

3. Нужен один или два канала?

4. От чего должен запускаться отсчет — от подачи питания или управляющего сигнала?

5. Какое напряжение питания предусмотрено в схеме?

6. Соответствуют ли характеристики выходных контактов подключаемой нагрузке?

7. Как удобнее выполнять настройку — потенциометрами или кнопками с контролем параметров на дисплее?

После этого круг подходящих моделей обычно значительно сужается.

Например, если нужна только задержка отключения вентилятора — стоит рассмотреть РВ-123. Если требуется универсальное однофазное реле с несколькими алгоритмами — РЭВ-120. Если нужны дополнительные программы и цифровая настройка — РЭВ-114. Если требуется двухканальное управление — РЭВ-201М.

Главное правило при выборе — не искать реле с максимальным количеством функций, а определить, какой алгоритм, диапазон времени и способ управления нужны именно в вашей схеме.

Перед подключением и настройкой выбранного реле обязательно ознакомьтесь с паспортом устройства: в нем приведены доступные алгоритмы, временные диаграммы, схемы подключения и допустимые параметры нагрузки.
