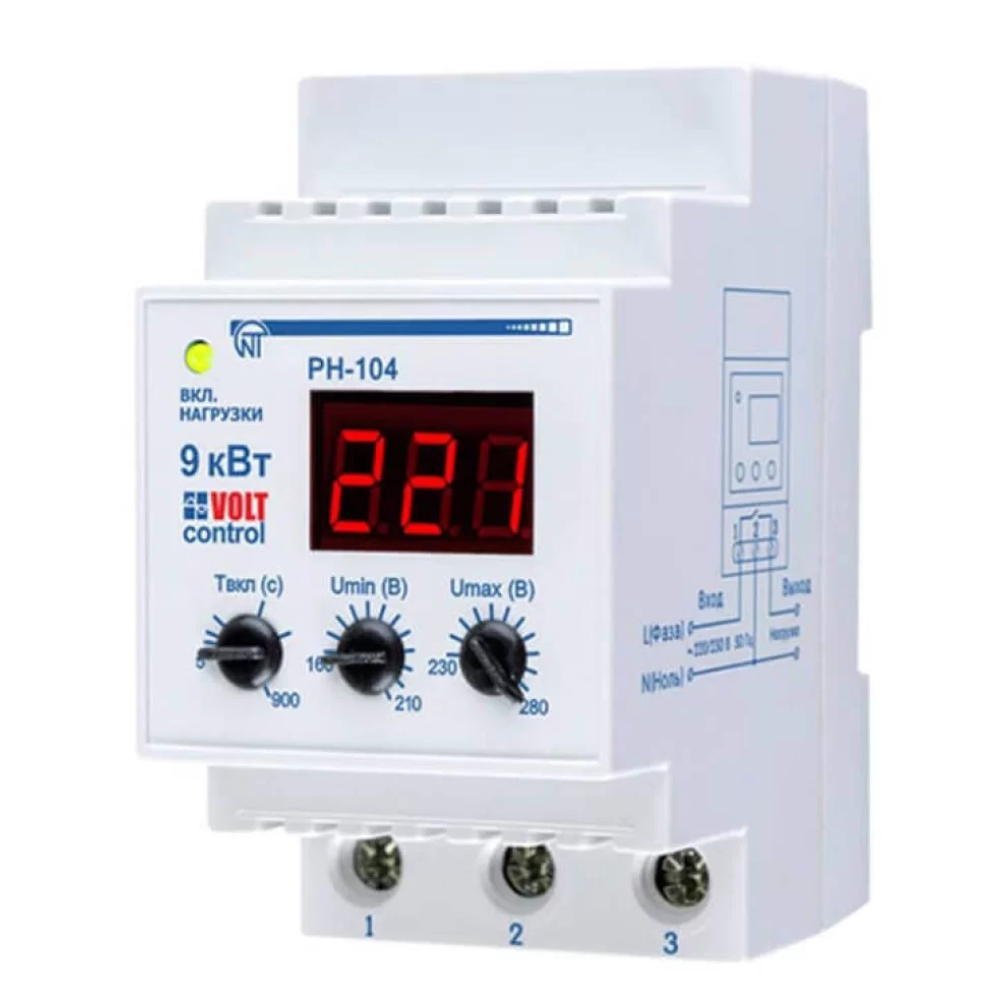

Реле напряжения РН-104
- Краткое описание
- Видео
- Типовые схемы подключения
- Техническая документация
- Паспорт устройства
-
Способы оплаты
Физические лица
Юридические лица
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
|
РН-104 |
РН-106 |
|
|
Максимальный коммутируемый ток при активной нагрузке, A |
40 |
63 |
|
Максимальная коммутируемая мощность при активной нагрузке, кВт |
9 |
14 |
|
Максимальная коммутируемая мощность при сos =1,0, кВА Максимальная коммутируемая мощность при сos =0,4, кВА |
9 1,6 |
14 2,0 |
|
Защита от перегрева |
нет |
есть |
|
Номинальное напряжение, В |
220/230 |
|
|
Частота сети, Гц |
47 – 65 |
|
|
Диапазон регулирования: - срабатывания по Umin, В - срабатывания по Umах, В - время АПВ, с |
160 – 210 230 – 280 5 – 900 |
|
|
Максимальное напряжение, при котором сохраняется работоспособность, В |
420 |
|
|
Установка (монтаж) изделия |
DIN-рейка 35 мм |
|
|
Степень защиты лицевой панели |
IP40 |
|
|
Степень защиты клемм |
IP10 |
|
|
Класс защиты от поражения электрическим током |
II |
|
|
Климатическое исполнение |
УХЛ 3.1 |
|
|
Допустимая степень загрязнения |
II |
|
|
Категория перенапряжения |
II |
|
|
Номинальное напряжение изоляции, В |
450 |
|
|
Номинальное импульсное выдерживаемое напряжение, кВ |
2,5 |
|
|
Сечение проводов для подключения к клеммам, мм2 |
0,5 – 16,0 |
|
|
Момент затяжки винтов клеммника, Н*м |
2 ± 0,2 |
|
|
Гармонический состав (несинусоидальность) напряжения питания |
ГОСТ 32144-2013 |
|
|
Фиксированное время срабатывания по Umах, с |
1 |
|
|
Фиксированная задержка отключения по Umin, с |
7 |
|
|
Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, с, не более |
0,02 |
|
|
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с |
0,12 |
|
|
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с |
0,12 |
|
|
Время подготовки к работе после подачи питания, с |
0,3 – 0,4 |
|
|
Точность определения порога срабатывания по напряжению, В, не хуже |
3 |
|
|
Гистерезис возврата по напряжению, В |
4 – 5 |
|
|
Ток потребления от сети, мА, не более |
10 |
|
|
Коммутационный ресурс выходных контактов: - электрический ресурс, раз, не менее - механический ресурс, раз, не менее |
10 тыс. 500 тыс. |
|
|
Габаритные размеры (три модуля S), мм |
52,5 x 93 x 66,5 |
|
|
Масса, кг, не более |
0,175 |
|
|
Материал корпуса: самозатухающий пластик. |
||
|
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют |
||
