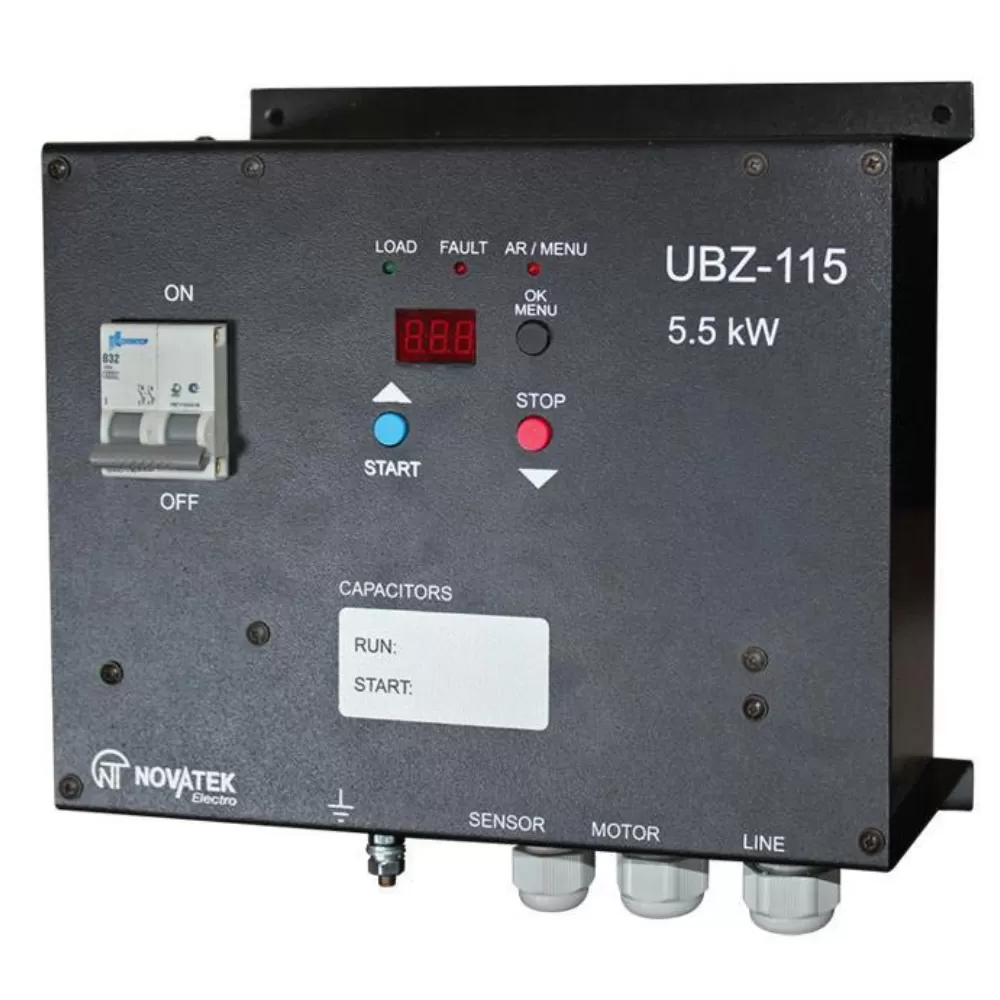

Универсальный блок защиты УБЗ-115

Номинальное напряжение питания однофазное, В

220

Напряжение, при котором сохраняется работоспособность, В

130 – 300

Защита по токовой перегрузке (токи больше 40 А)

есть

Автоматический выключатель, А

32 (класс В)

Частота питающей сети, Гц

48 – 62

Мощность двигателя, кВт, не более

5,5

Номинальный ток двигателя, А, не более

25

Максимальный допустимый пусковой ток двигателя, А

40

Точность определения порогов срабатывания по току, в % от номинального, не более

3

Точность определения порогов по напряжению, не хуже, В

3

Гистерезис возврата по напряжению, В, не менее

4

Время хранения данных, лет, не менее

10

Потребляемый ток (при напряжении 220 В), мА, не более

200

Масса, кг, не более

2,6

Габаритные размеры, мм

252 х 249 х 140

Вход дистанционного управления

сухой контакт

Выход управления двигателем

реле 40 А, 240 В

симистор 40 А, 800 В

Выход подключения пускового конденсатора

симистор 40 А, 800 В

Назначение устройства

Аппаратура управления и распределения

Номинальный режим работы

продолжительный

Степень защиты устройства

ІР30

Класс защиты от поражения электрическим током

0I

Климатическое исполнение

УХЛ3.1

Допустимая степень загрязнения

II

Категория перенапряжения

II

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Рабочее положение

произвольное

Характеристика выходных контактов реле

-----------

Cos j

Макс. ток при

U~ 240 В

Макс. мощн.

Макс. напр.~

Материал контактов

-----------

1,0

40 А

7200 ВА

240 В

AgSnO

-----------

Коммутационный ресурс выходных контактов:

-  электрический ресурс 40 A 240 В, раз, не менее

-  механический ресурс, раз, не менее

100 тыс

10 мил

-----------
