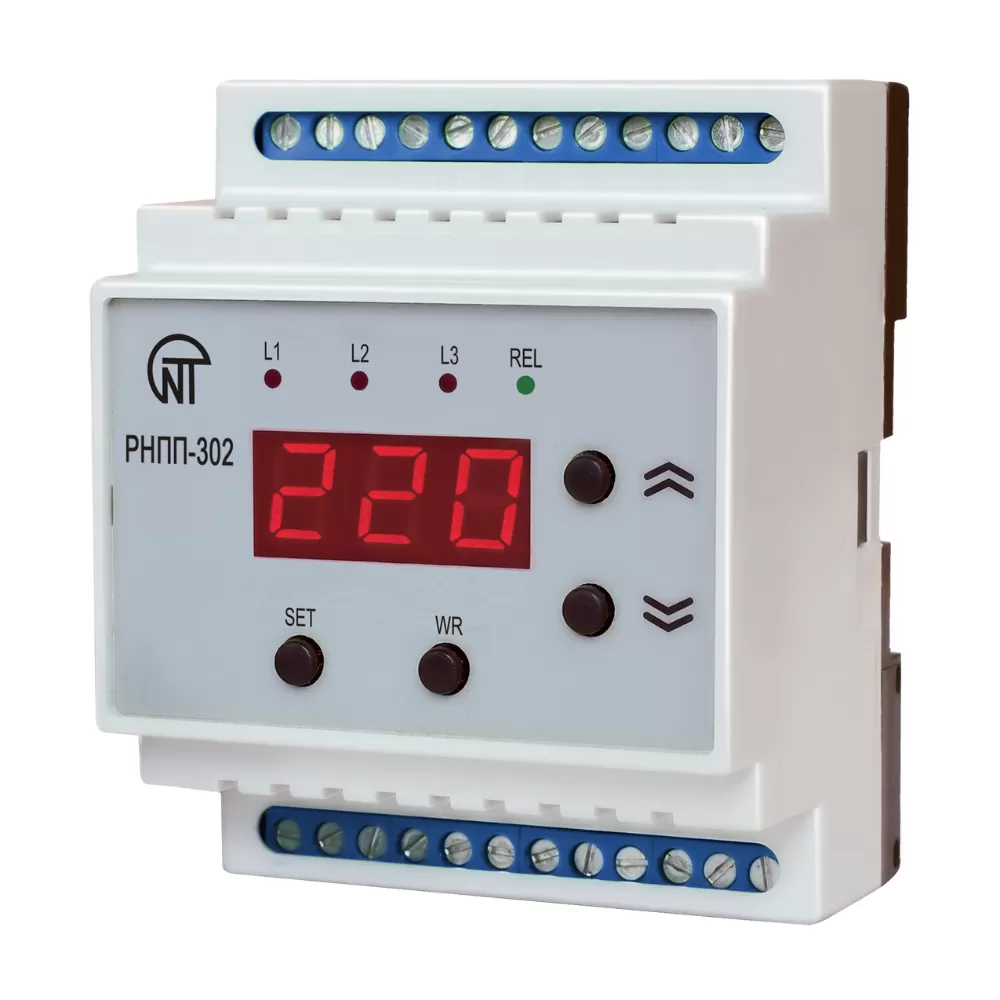

Трехфазное реле напряжения и контроля фаз РНПП-302

цена:
3490 руб.
Есть в наличие
-
+
В корзину
Характеристики:
Индикация:
светодиоды, индикатор
Контроль обрыва фаз:
Да
Контроль чередования фаз:
Да
Контроль асимметрии фаз:
Да
Отключение защит:
Да
Настройка всех защит:
Да
Сечение подключаемого кабеля для подключения к клеммам:
0,25 – 2,5 мм2
Точность определения порога срабатывания по напряжению:
не более 3В
Габариты:
4 модуля типа S
Вес:
0,3 кг
Краткое описание

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:





  • выход действующего значения напряжения за пределы допустимых порогов;



  • нарушение послепдовательности и слипание фаз;



  • нарушение полнофазности и симметричности сетевого напряжения.





Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.





Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:





  • постоянно индицировать текущее значение напряжения в сети;



  • индицировать вид возникшей аварии;



  • просматривать (визуализировать) установку режимов и параметров.





С помощью меню пользователь имеет возможность установить:





  • режим индикации значений напряжения по фазам;



  • режим реагирования реле на цифровой сигнал дистанционного выключения;



  • тип реле;



  • способ задания отклонения напряжения;



  • включение/отключение контроля перекоса фаз;



  • включение/отключение контроля порядка чередования фаз;



  • режим контроля напряжения на клеммах пускателя;



  • вид измеряемого напряжения;



  • порог срабатывания по максимально допустимому значению напряжения;



  • порог срабатывания по минимально допустимому значению напряжения;



  • порог допустимого значения перекоса фаз;



  • время повторного включения;



  • время задержки отключения по минимальному напряжению;



  • время задержки отключения по максимальному напряжению;



  • время задержки срабатывания по перекосу фаз;



  • время задержки срабатывания по обрыву фаз;



  • время задержки срабатывания по сигналу аварии на цифровом входе.





Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.
